SB-X18住宅樓一戶一表及辦公樓給排水系統實訓裝置
二、系統概述

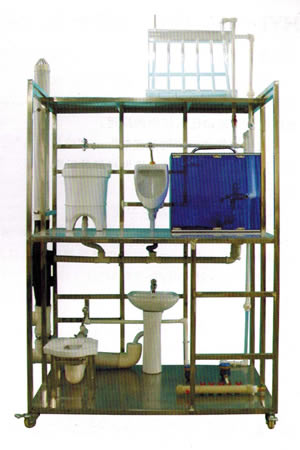

1、主要配置：
供水箱、回水箱、供水穩壓泵、辦公樓給水方式為普通給排水，給水入管入框架后立管至二層，在二層經水表后布水給拖布池、采用按鈕自閉式?jīng)_水閥的掛式小便器和小便槽，排水接至本層排水橫管后再入立管。
2、住宅樓給水方式為一戶一表式，給水入管設水表井，上面設分水器，各分戶管設置閥門和水表（按4戶計），已接入兩戶，另兩戶由學生實訓完成，一層立管4根，至二層立管3根，二層布水管以上為3根一層由左至右衛生器具分別為：附帶存水彎自閉閥式?jīng)_水的蹲便器、存水彎的立式面盆、整體浴室（用透明板，附帶淋浴頭、地漏，有接至屋頂?shù)耐该魈柲芄�，并裝有太陽能模型），按實際工程連接入排水橫管后連入辦公樓排水立管，再匯合集中排出。
三、功能特點：
1.整體式全真潔具和管路，透明地板，能看清隱蔽管路的全部結構和走向
2.設置帶蘇維托排水系統的排水主立管演示，能了解蘇維托排水系統的組成、結構和原理
3.關鍵部位采用透明管路，能看清管路中水流的走向
4.展示了給排水系統中引入管、排出管、立管、橫管、清掃口、檢查口、水封的外觀、結構、原理、安裝部位和安裝形式。
5.所有潔具和給排水設備都能全真演示
★6.給排水安裝與控制仿真實訓軟件（正版軟件，投標文件中提供著作權證書和現場演示）：
本軟件采用三維建模采用基于虛擬現實技術的計算機仿真模擬技術，突出訓練學員的職業技能，突出學員的自我參與，系統地、逼真地再現了樓宇電氣技能訓練項目
1)可以進行消防給水設備的虛擬接線；
2)虛擬消防噴水的手動操作，虛擬消防噴水的自動操作，根據虛擬火災發出報警信號和告警鈴聲；
3)虛擬給水設備的手動操作，給水設備的自動操作，能根據設定壓力自動切換主水泵、備用水泵，以及虛擬變頻器運行頻率，使輸出水壓保持恒定；
4)虛擬模擬火災消防操作；
5)虛擬模擬故障操作處理及設備維護操作；
6)能進行設備的360度旋轉觀察；
7)樓宇給水設備零部件的手動逐一拆解和安裝以及零部件的自動拆解安裝；
8)實時顯示水流方向；
9)虛擬觸摸屏操作，模擬觸摸屏操作各種電器操作；
10)虛擬管材加工及熱熔機操作
四、技術規格
1.外形尺寸：1500×1000×2400mm
2.框架材料：304不銹鋼
3.地板材料：工程塑料
4.進水壓力：0.05MPa～0.75MPa
5.安全保護：具有漏電自動保護裝置和接地保護
|
