SB-889-G型電梯門繼電器控制操作柜

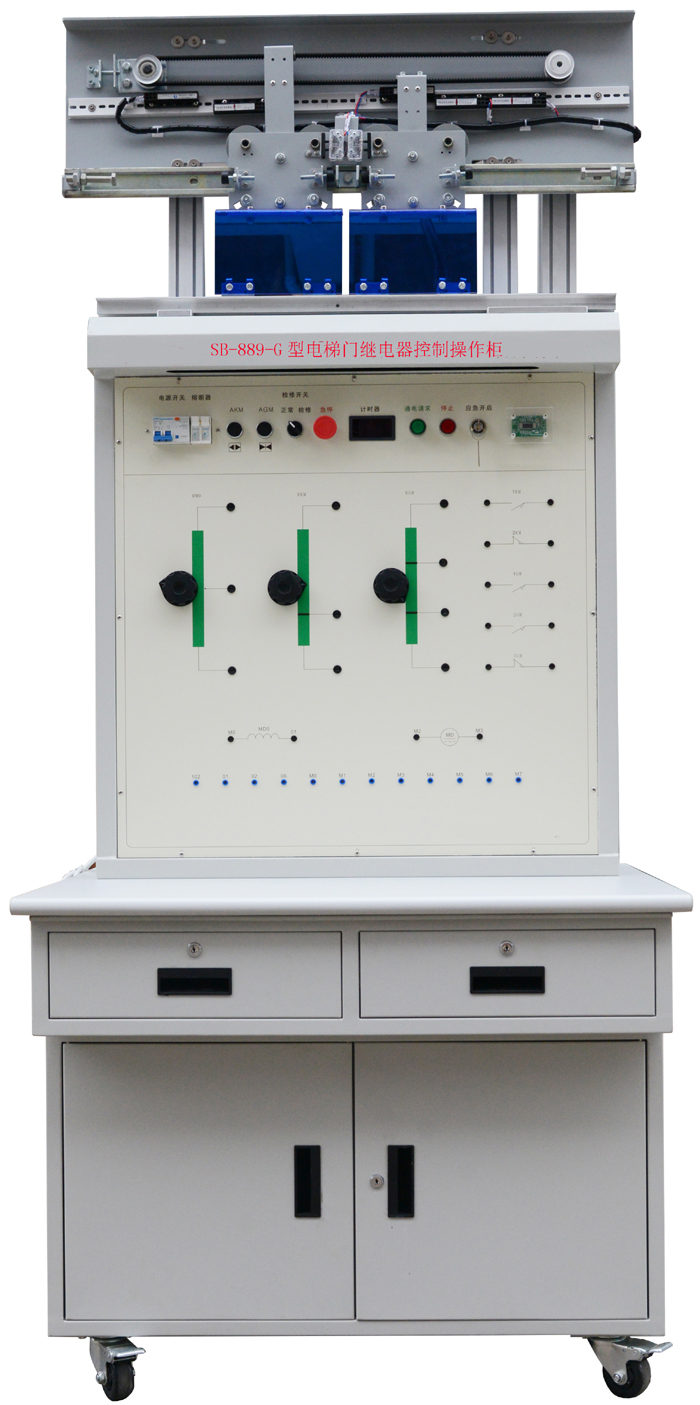

碩博SB-889-G型電梯門繼電器控制操作柜外觀圖（圖片僅供參考、具體以實物為主）
2.產品概述
本操作柜把電梯門機構安裝到實訓臺上并設計了對應的電梯門電氣控制系統回路、門機調速系統部件、各種電阻器件等采用安全接線引出端子�？捎蓪W(xué)生自由拼接門系統電氣控制電路，通過本實訓臺的訓練可以讓學生快速了解電梯門機控制電路的工作原理，掌握電梯開關門動作過程和調速方法。本設備非常適合高職、高專、中等職業院校開設的電梯相關專業學生的入門教學與能力考核使用，另外還可作為技工學校、職教中心、職業資格鑒定站進行電梯職業技能實訓與技能鑒定和考核使用。
3.實訓項目
3.1電梯門機控制電路設計與線路裝接實訓；
3.2電梯門機調速方法實訓；
3.3電梯門機構組裝調試方法實訓。
4.設備結構組成（特點）
碩博SB-889-G型電梯門繼電器控制操作柜由實訓桌和實訓臺兩部份組成。
4.1實訓桌
4.1.1實驗桌有兩個帶鎖抽屜可以存放實訓用工具器材和實訓資料等，下部有一個帶鎖功能的雙開門的儲物柜，實訓桌底部四腳配置具有帶剎車功能的萬向輪（萬向輪剎車時穩定可靠，開鎖狀態下運動靈活，方便實訓搬運或移動）。
4.1.2實訓桌主體部分采用全鋼結構，鋼板亞光噴塑，美觀耐用，桌面采用高密度中纖板，操作邊整邊，邊緣加厚做小R型拋光處理，滑軌采用靜音滑軌；桌面高度采用符合人體工學原理的適宜高度：800mm。
4.2實訓臺
4.2.1實訓臺主體部分和門機構部件采用全鋼結構，鋼板亞光噴塑，框架采用鋁合金架構，美觀耐用，臺面采用鋁塑板印制而成，整個實訓臺由漏電保護開關、熔斷器、開關電源、數顯計時器、智能刷卡啟動電路板、直流他勵電動機、變壓器、整流橋堆、交流接觸器、門系統機構部件、照明日光燈、開關按鈕、雙穩態開關、各種電阻和安全接線柱等組成。
4.2.2本實訓臺把電梯門機構安裝到實訓臺上并設計了對應的電梯門電氣控制系統回路、門機調速系統部件、各種電阻器件等采用安全接線引出端子�？捎蓪W(xué)生自由拼接門系統電氣控制電路，通過本實訓臺的訓練可以讓學生快速了解電梯門機控制電路的工作原理，掌握電梯開關門動作過程和調速方法。各電氣部件采用插拔式安全接線方式，學生可根據電路設計需要無限次的裝接連線實訓，起到安全實訓又不容易損壞器件的目的。
4.2.3本實訓臺采用鑰匙應急開啟和刷卡兩種開啟方式使用，方便教師管理實訓設備，防止未經受權人隨意操作設備，有效保護學生人身和設備安全。
5.設備主要配置
序號 | 品 名 | 型 號 | 數量 |
單位 |
1． | 電梯門機構套件 |
| 1 |
套 |
2． | 直流他勵電動機 | 110SZ89/H1 | 1 |
只 |
3． | 雙穩開關 |
| 5 |
只 |
4． | 電梯轎門掛輪 |
| 2 |
個 |
5． | 門機同步帶 | LL-5M-15 | 1 |
套 |
6． | 層門開關（轎門電氣觸點） | HY06015 | 2 |
只 |
7． | 瓷盤變阻器 | 150W | 3 |
只 |
8． | 單相漏開 | DZ47LE-32 | 1 |
只 |
9． | 熔斷器 | RT18-32 2P | 1 |
只 |
10． | 變壓器 | 220V/220V 110V | 1 |
只 |
11． | 橋堆 | KBU808G | 1 |
只 |
12． | IC讀寫模塊 | CY-14443-C/P | 1 |
套 |
13． | 繼電器控制板 | PCB2015106 | 1 |
塊 |
14． | 開關電源 | SB-104 | 1 |
只 |
15． | 數顯計時器 | WR5135-CT | 1 |
個 |
16． | 帶鎖開關 | LA68F-22Y/2 | 1 |
個 |
6.配套工具清單
序號 | 品 名 | 型 號 | 數量 |
單位 |
1． | IC卡 | S50 | 1 |
塊 |
2． | 3號/4號安全連線 | 800mm 黑 | 10 |
條 |
3． | 3號/4號安全連線 | 800mm 綠 | 10 |
條 |
4． | 3號安全連線 | 800mm 紅 | 20 |
條 |
7．技術性能（參數）
7.1電源
7.1.1輸入電源電壓
7.1.1.1系統總電源電壓：單相AC（220±22）V；頻率：（50±1）Hz。
7.1.1.2開關電源輸入電源電壓：AC（220±22)V；頻率：（50±1）Hz。
7.1.2開關輸出電源電壓：DC（24±2.4）V；DC（12±1.2)V；DC （9±0.9）V；DC（5±0.5)V；
7.2系統整機電流 ≤2A
7.3整機功率≤1KVA
7.4整機重量：≤150kg
7.5工作環境：溫度-10℃～+40℃ 相對濕度＜70%(30℃) 海拔＜4000m
7.6外形尺寸：
7.6.1操作柜整體尺寸：1000mm*750mm*2300mm
7.6.2實訓桌尺寸：1000mm*750mm*800mm
7.6.3實訓臺尺寸：890mm*330mm*1500mm（含門機套件）
7.7安全保護：安全符合國家標準
7.7.1具有漏電自動保護功能
7.7.2具有短路保護功能
|
