SB-B4樓宇綜合布線實訓裝置

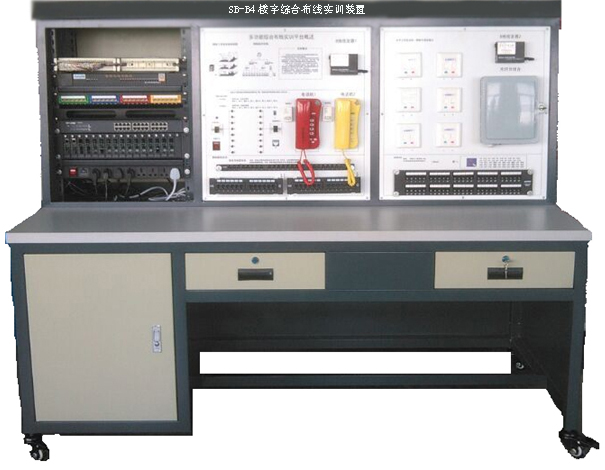

一、設備圖片：
二、設備配置參數
1、設備應有開放式標準機柜、網絡設備、高級噴塑鋼結結構、高級鋁塑掛板、電源控制器、單口面板、雙口面板、四口面板、超五類非屏蔽RJ45插座模塊、超五類非屏蔽RJ11插頭、超五類非屏蔽RJ45插頭、光纖插座（SC）、光纖插座（LC）、插座模塊面板支架、超五類24位RJ45插座、管理線盤、光纖分線盒（12芯）、托架、語音跳線、數據跳線、光纖適配器110式100回線高頻接線模塊盤、IDC語音模塊、五類1對UTP線纜、五類4對UTP電纜、五類25對UTP電纜、110型接線工具、交換機、光纖收發器、網絡測試儀、光纖網卡、實訓考核系統、輔材及工具等組成。
2、能夠使學生完成設備間子系統中機柜與設備的安裝與布線、進線間子系統中入口管道的敷設及建筑物子系統中光纜的敷設等項目，并可通過垂直子系統對系統進行拓展，綜合其它管理級別的設備，從而掌握其根本技術要點。
三、完成的訓內容
1) 設備間子系統實踐；
2) 工作區子系統實踐；
3) 管理區子系統實踐；
4) 配線區子系統實踐
5)；干線（垂直）子系統實踐
6)；水平子系統實踐
7)；干線子系統實踐；
8) 網絡評測與連接實踐；
9）可接門禁的接線測試
10)；可接考勤的接線測試
11)；獨立模塊的獨立認識、接線；
12) 數字電視接線實踐、建筑群子系統實踐；
13) 數據模塊、語音模塊、光纖模塊制作實踐；
14) 數據、語音安裝調試實踐；
15) 數據、語音通信、交換傳輸實踐；
16) 系統整合的接線、設置、操作和演習
17）交換機、光纖收發器網絡測試儀的實踐
四、設備列表
|
序號 |
名稱 |
型號 |
數量 |
|
1 |
模擬設備房間 |
1800*800*1600 |
1 |
|
2 |
光纖插座（SC） |
|
10個 |
|
3 |
光纖插座（LC） |
|
10個 |
|
4 |
光纖收發器 |
|
1套 |
|
5 |
光纖適配器 |
|
1套 |
|
6 |
110式100回線接線模塊盤 |
|
2個 |
|
7 |
五類1對UTP線纜 |
|
5米 |
|
8 |
交換機 |
H3C |
1臺 |
|
9 |
IDC語音模塊 |
|
20個 |
|
10 |
六類非屏蔽RJ45插座模塊 |
|
20個 |
|
11 |
管理線盤 |
|
1個 |
|
12 |
開放式標準機柜 |
|
1臺 |
|
13 |
網絡測試儀 |
|
2個 |
|
17 |
視頻光端機 |
|
1套 |
|
18 |
綜合布線實訓工具箱 |
|
1套 |
|
