汽車考證系統（汽車電工）系統

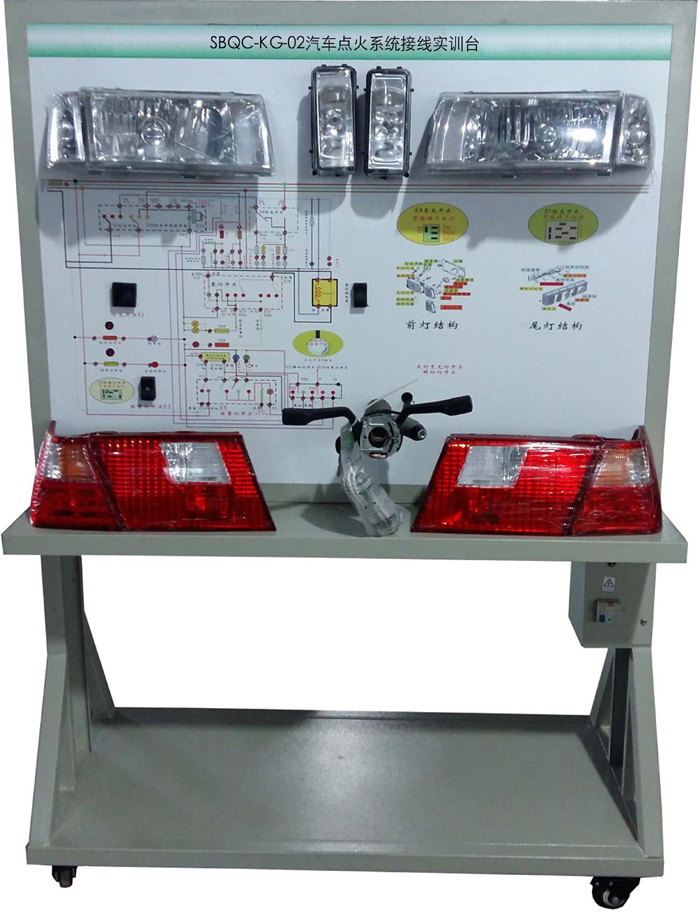

SBQC-KG-01汽車燈光系統接線實訓臺
一、產品簡介
該設備采用全新大眾時超汽車外部燈光系統實物為基礎，充分展示汽車外部燈光系統的組成結構和工作過程。
適用于學校對汽車燈光系統理論和維修實訓的教學需要。
本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、功能特點
1.系統元器件插接好線后，真實可運行的汽車外部燈光系統，充分展示汽車外部燈光系統的組成結構。
2.操縱開關，可真實演示汽車外部燈光系統的工作過程。
3.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；學校學員可直觀對照電路圖和實物，認識和分析汽車燈光系統的工作原理。
4.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車外部燈光系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術參數
外形尺寸：1240×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置(每臺)
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
1 |
檢測控制面板 |
裝有各種檢測端子，彩色電路圖和工作原理示意圖;面板：1200*900*4mm |
套 |
1 |
2 |
點火開關 |
個 |
1 | |
3 |
組合開關 |
套 |
1 | |
4 |
左右霧燈 |
套 |
1 | |
5 |
左右前照燈 |
套 |
1 | |
6 |
左右轉向燈 |
套 |
1 | |
7 |
左右小燈 |
套 |
1 | |
8 |
左右組合尾燈 |
套 |
1 | |
9 |
牌照燈 |
套 |
1 | |
10 |
燈光開關 |
套 |
1 | |
11 |
危險燈開關 |
套 |
1 | |
12 |
倒車燈開關 |
套 |
1 | |
13 |
剎車燈開關 |
套 |
1 | |
14 |
移動臺架(帶自鎖腳輪裝置) |
1240×700×1700mm(長×寬×高) |
臺 |
1 |
15 |
故障模擬與排除裝置 |
套 |
1 | |
16 |
燈光系各類繼電器 |
套 |
1 | |
17 |
電源變壓器及附件 |
套 |
1 | |
18 |
漏電保護開關 |
套 |
1 | |
19 |
實驗插接線 |
套 |
1 |

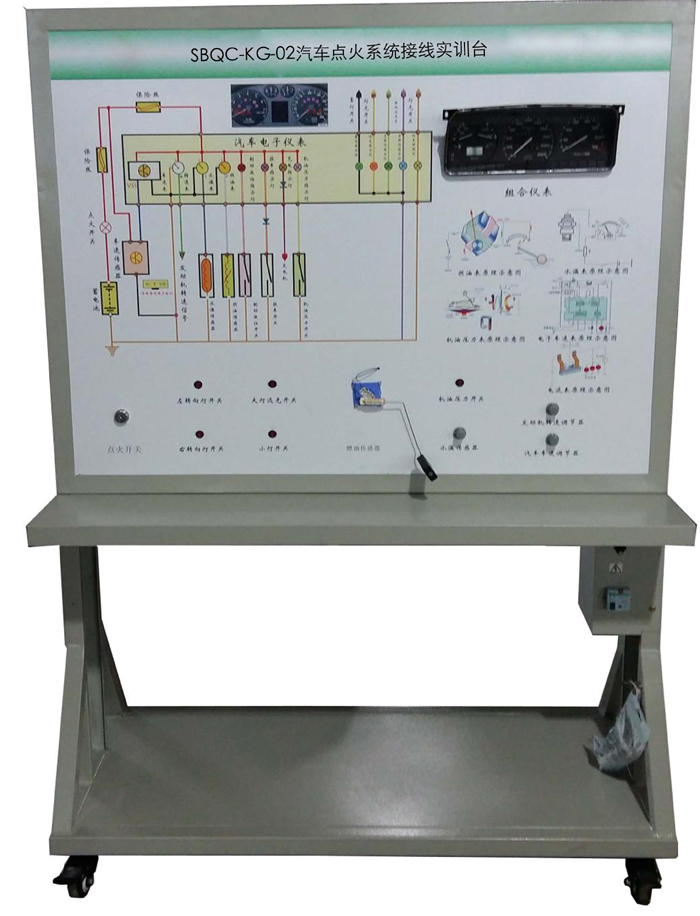

SBQC-KG-02儀表接線考核實訓臺
一、產品簡介
該設備采用全新大眾時超汽車儀表系統實物為基礎，充分展示汽車儀表系統的組成結構和工作過程。
適用于學校對汽車儀表系統理論和維修實訓的教學需要。
本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、功能特點
1.系統元器件插接好線后，真實可運行的汽車儀表系統，充分展示汽車儀表系統的組成結構。
2.操縱開關，可真實演示汽車儀表系統的工作過程。
3.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；學校學員可直觀對照電路圖和實物，認識和分析汽車儀表系統的工作原理。
4.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車儀表系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術參數
外形尺寸：1240×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置(每臺)
序號 | 名 稱 |
規格型號 |
單位 |
數量 |
1 | 檢測控制面板 |
裝有各種檢測端子，彩色電路圖和工作原理示意圖;面板：1200*900*4mm |
套 |
1 |
2 | 點火開關 |
個 |
1 | |
3 | 儀表總成 |
套 |
1 | |
4 | 各類模擬操作開關 |
套 |
1 | |
5 | 轉速模擬裝置 |
套 |
1 | |
6 | 車速模擬裝置 |
套 |
1 | |
7 | 移動臺架(帶自鎖腳輪裝置) |
1240×700×1700mm(長×寬×高) |
臺 |
1 |
8 | 故障模擬與排除裝置 |
套 |
1 | |
9 | 電源變壓器及附件 |
套 |
1 | |
10 | 漏電保護開關 |
套 |
1 | |
11 | 實驗插接線 |
套 |
1 |

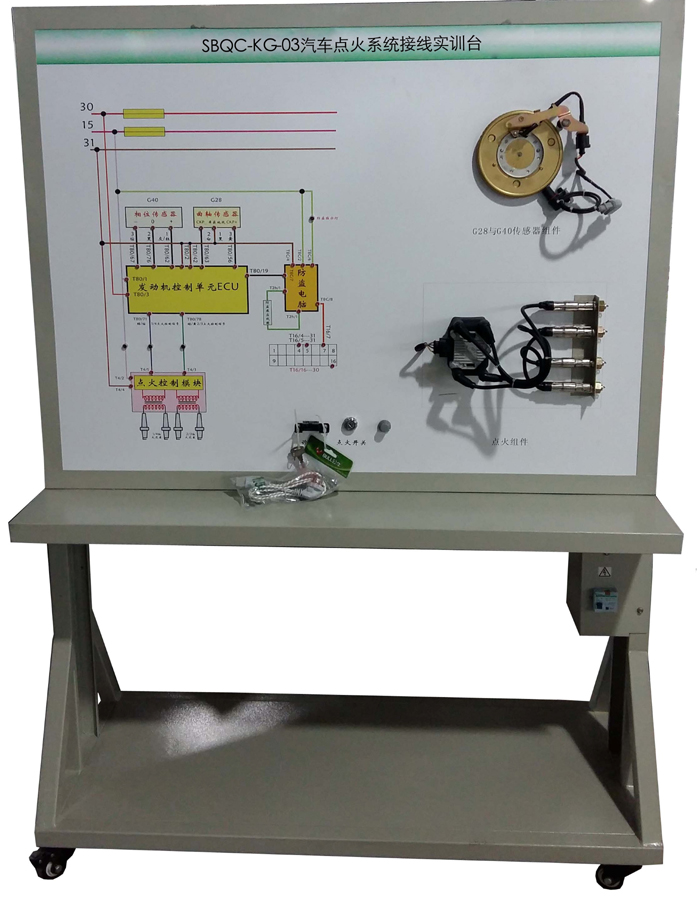

SBQC-KG-03汽車點火系統接線考核實訓臺
一、產品簡介
該設備采用全新大眾時超汽車點火系統實物為基礎，充分展示汽車點火系統的組成結構和工作過程。
適用于學校對汽車點火系統理論和維修實訓的教學需要。
本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、功能特點
1.系統元器件插接好線后，真實可運行的汽車點火系統，充分展示汽車點火系統的組成結構。
2.操縱開關，可真實演示汽車點火系統的工作過程。
3.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；學員可直觀對照電路圖和實物，認識和分析控制系統的工作原理。
4.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車點火系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術參數
外形尺寸：1240×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置(每臺)
序號 | 名 稱 |
規格型號 |
單位 |
數量 |
1 | 檢測控制面板 |
裝有各種檢測端子，彩色電路圖和工作原理示意圖;面板：1200*900*4mm |
套 |
1 |
2 | 點火開關 |
個 |
1 | |
3 | 點火系統全套材料 |
只 |
1 | |
4 | 分電器驅動裝置 |
套 |
1 | |
5 | 移動臺架(帶自鎖腳輪裝置) |
1240×700×1700mm(長×寬×高) |
臺 |
1 |
6 | 故障模擬與排除裝置 |
套 |
1 | |
7 | 電源變壓器及附件 |
套 |
1 | |
8 | 漏電保護開關 |
套 |
1 | |
9 | 實驗插接線 |
套 |
1 |

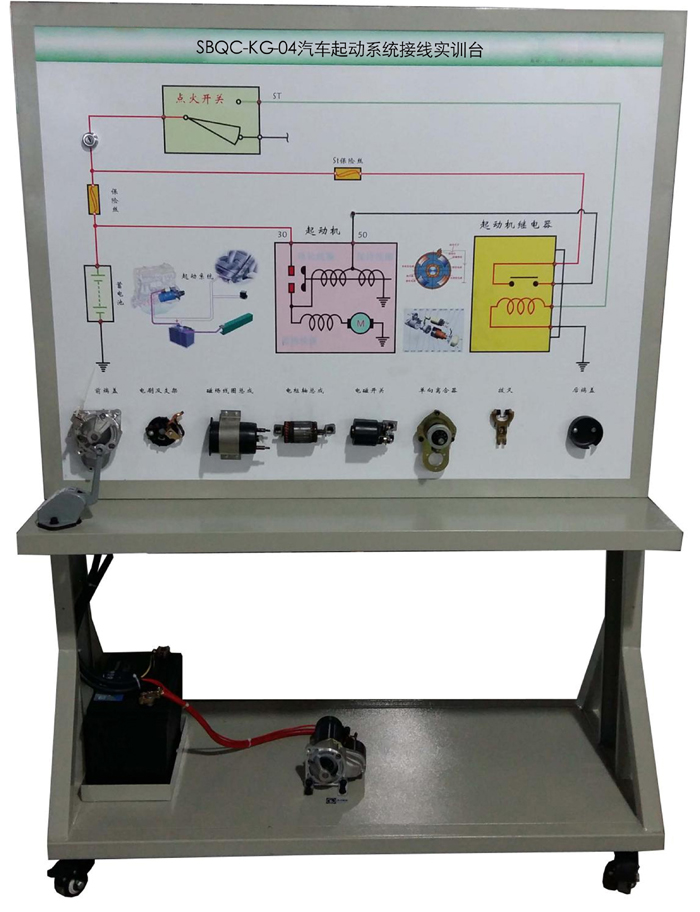

SBQC-KG-04起動接線考核實訓臺
一、產品簡介
該設備采用全新大眾時超汽車起動系統實物為基礎，充分展示汽車起動系統的組成結構和工作過程。
適用于學校對汽車起動系統理論和維修實訓的教學需要。
本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、功能特點
1.系統元器件插接好線后，真實可運行的汽車起動系統，充分展示汽車起動系統的組成結構。
2.操縱開關，可真實演示汽車起動系統的工作過程。
3.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；學員可直觀對照電路圖和實物，認識和分析汽車起動系統的工作原理。
4.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車起動系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術參數
外形尺寸：1240×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置(每臺)
序號 | 名 稱 |
規格型號 |
單位 |
數量 |
1 | 檢測控制面板 |
裝有各種檢測端子，彩色電路圖和工作原理示意圖;面板：1200*900*4mm |
套 |
1 |
2 | 點火開關 |
個 |
1 | |
3 | 起動機總成 |
套 |
1 | |
4 | 起動繼電器 |
只 |
1 | |
5 | 模擬操作開關 |
套 |
1 | |
6 | 蓄電池及附件 |
套 |
1 | |
7 | 移動臺架(帶自鎖腳輪裝置) |
1240×700×1700mm(長×寬×高) |
臺 |
1 |
8 | 故障模擬與排除裝置 |
套 |
1 | |
9 | 實驗插接線 |
套 |
1 | |
10 | 蓄電池及附件 |
套 |
1 |

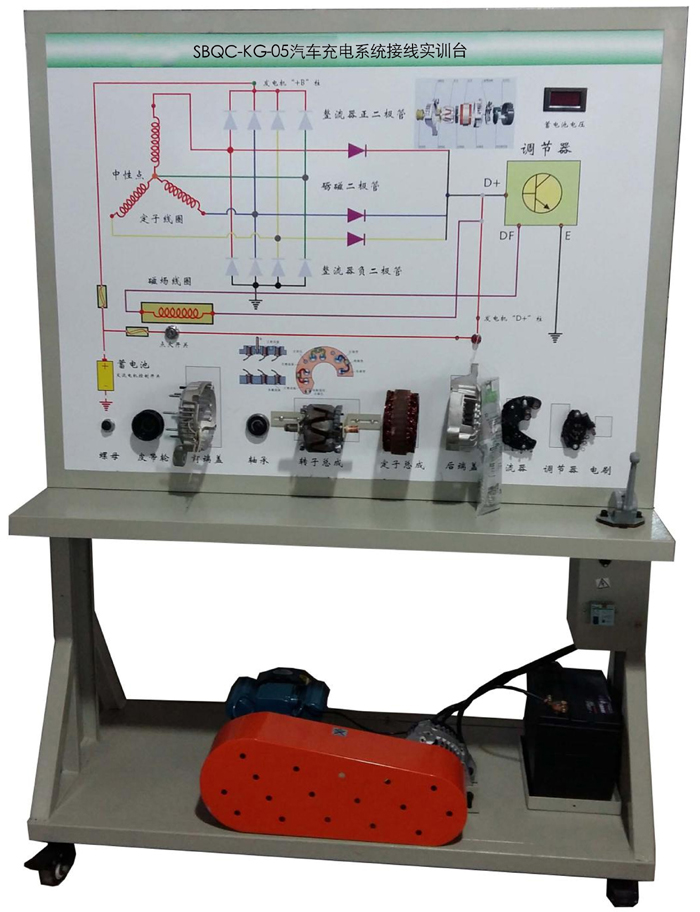

SBQC-KG-05充電接線考核實訓臺
一、產品簡介
該設備采用全新大眾時超汽車充電系統實物為基礎，充分展示汽車充電系統的組成結構和工作過程。
適用于學校對汽車充電系統理論和維修實訓的教學需要。
本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、功能特點
1.系統元器件插接好線后，真實可運行的汽車充電系統，充分展示汽車充電系統的組成結構。
2.操縱開關，可真實演示汽車充電系統的工作過程。
3.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；學員可直觀對照電路圖和實物，認識和分析汽車充電系統的工作原理。
4.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車充電系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術參數
外形尺寸：1240×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置(每臺)
序號 | 名 稱 |
規格型號 |
單位 |
數量 |
1 | 檢測控制面板 |
裝有各種檢測端子，彩色電路圖和工作原理示意圖;面板：1200*900*4mm |
套 |
1 |
2 | 點火開關 |
個 |
1 | |
3 | 發電機總成 |
套 |
1 | |
4 | 充電指示燈 |
只 |
1 | |
5 | 各類模擬操作開關 |
套 |
1 | |
6 | 單相交流電動機 |
套 |
1 | |
7 | 電動機控制裝置 |
套 |
1 | |
8 | 移動臺架(帶自鎖腳輪裝置) |
1240×700×1700mm(長×寬×高) |
臺 |
1 |
9 | 故障模擬與排除裝置 |
套 |
1 | |
10 | 電源變壓器及附件 |
套 |
1 | |
11 | 漏電保護開關 |
套 |
1 | |
12 | 實驗插接線 |
套 |
1 | |
13 | 蓄電池及附件 |
套 |
1 | |
14 | 電流表 |
只 |
1 |

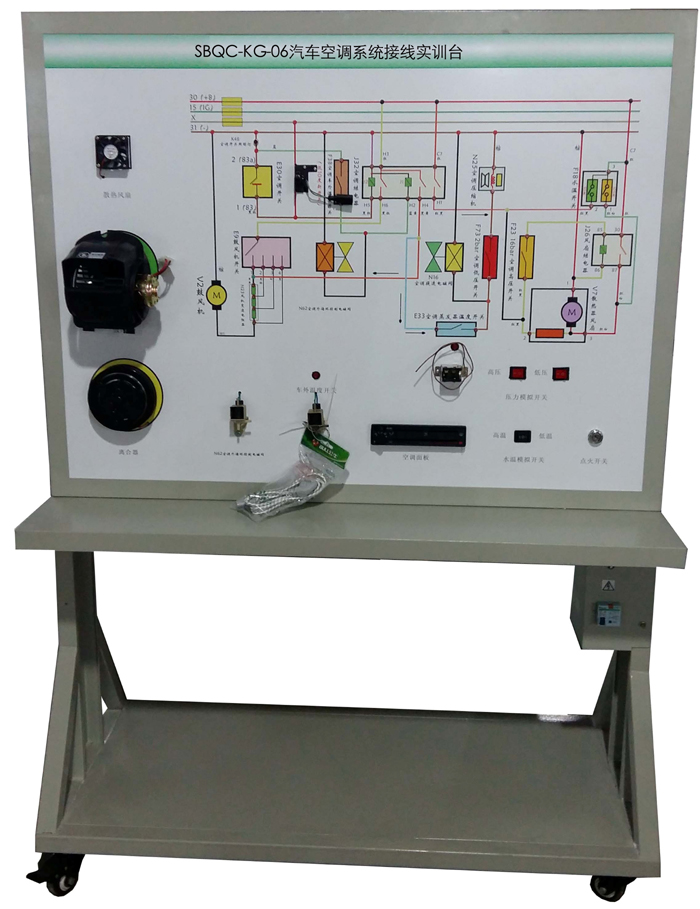

SBQC-KG-06空調接線考核實訓臺
一、產品簡介
該設備采用全新大眾時超汽車空調電路系統實物為基礎，充分展示汽車空調電路系統的組成結構和工作過程。
適用于學校對汽車空調電路系統理論和維修實訓的教學需要。
本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、功能特點
1.系統元器件插接好線后，真實可運行的汽車空調電路系統，充分展示汽車空調電路系統的組成結構。
2.操縱開關，可真實演示汽車空調電路系統的工作過程。
3.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；學校學員可直觀對照電路圖和實物，認識和分析汽車空調電路系統的工作原理。
4.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車空調電路系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術參數
外形尺寸：1240×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置(每臺)
序號 | 名 稱 |
規格型號 |
單位 |
數量 |
1 | 檢測控制面板 |
裝有各種檢測端子，彩色電路圖和工作原理示意圖;面板：1200*900*4mm |
套 |
1 |
2 | 點火開關 |
個 |
1 | |
3 | 空調電路元器件（全套） |
套 |
1 | |
4 | 各類模擬操作開關 |
套 |
1 | |
5 | 空調系統各類繼電器 |
套 |
1 | |
6 | 移動臺架(帶自鎖腳輪裝置) |
1240×700×1700mm(長×寬×高) |
臺 |
1 |
7 | 故障模擬與排除裝置 |
套 |
1 | |
8 | 電源變壓器及附件 |
套 |
1 | |
9 | 漏電保護開關 |
套 |
1 | |
10 | 實驗插接線 |
套 |
1 |
|
