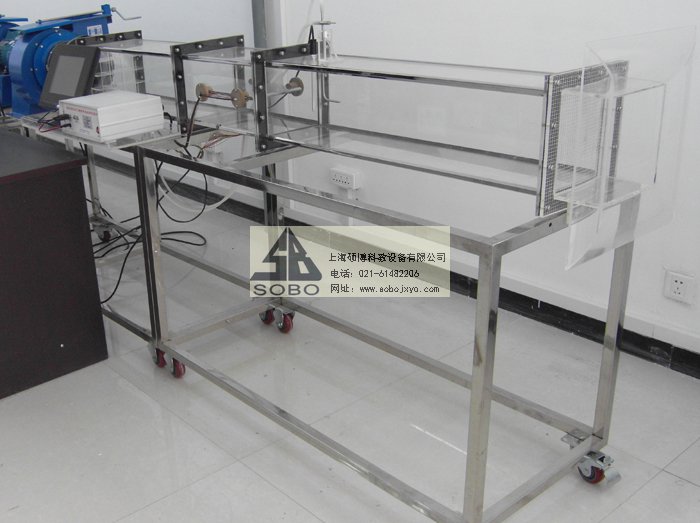

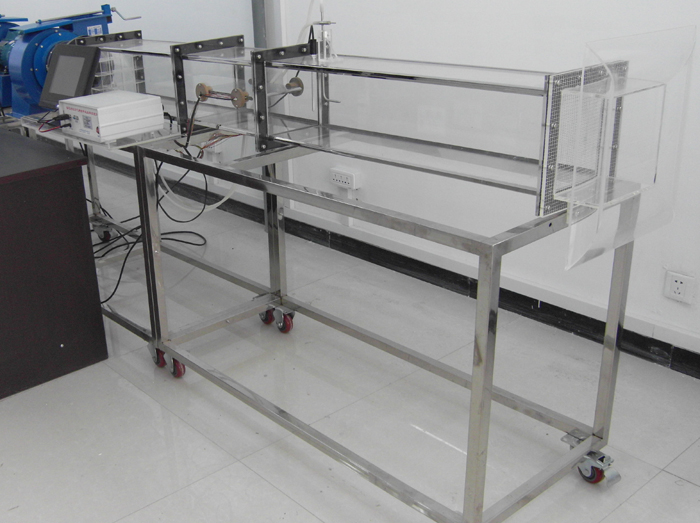

SB-50R強迫對流空氣橫掠平板放熱系數測試裝置（數據采集型）
一、主要用途：
1、測定空氣橫向流過平板壁面的平均溫度，平板內電加熱器的電流、電壓，平板壁面周圍空氣溫度 。
2、測定空氣橫向流過平板強迫對流放熱系數，根據對強迫對流放熱的相似分析，將實驗數據整理出準則方程式。
二、技術參數：
電鍍紫銅平板電加熱器電源：AC220V，額定電流5A，電加熱功率：≤500W；
數顯電壓表：精度0.2級；
數顯電流表：量程5A，精度0.2級；
電鍍紫銅平板溫度測試傳感器：采用進口DS18B20；
5、溫度測量：-55～+127℃，精度：±0.2FS；
6、空氣差壓傳感器：量程1000Pa，精度0.25級；
7、多翼式低噪音風機：全壓450～350Pa，風量1300～3300m3/h，轉速1450r/min，功率750W，電壓220V。
8、電鍍紫銅平板試件規格：δ=0.1 mm，長度280mm，寬度190 mm，表面黑度
ε=0.2，導熱系數λ=15 (W/m℃)；
9、測試裝置規格：2000mm×550mm×1200mm。
10、采用7寸彩色觸摸屏同屏顯示數據，所有實驗數據一目了然，便于觀察每個數據的即時變化
三、主要配置：
|
序號 |
名稱 |
規格型號 |
數量 |
|
1 |
電鍍紫銅平板試件 |
190×280mm 紫銅板厚度4mm |
1套 |
|
2 |
多翼式低噪音風機 |
CF－11 |
1套 |
|
3 |
風洞 |
有機玻璃 |
1套 |
|
4 |
畢托管 |
L型 |
1套 |
|
5 |
差壓傳感器 |
HALO-FY-WG |
1套 |
|
6 |
測溫傳感器 |
DS18B20 |
7套 |
|
7 |
數顯電壓表 |
SX－48 |
1套 |
|
8 |
數顯電流表 |
SX－48 |
1套 |
|
9 |
彩色觸摸屏 |
TPC7062TX |
1套 |
|
10 |
數據采集模塊 |
SB75 |
1套 |
|
11 |
不銹鋼實驗臺 |
底部裝有腳輪 |
1套 |
|
