可編程工業控制實訓平臺,可編程工業控制實訓裝置

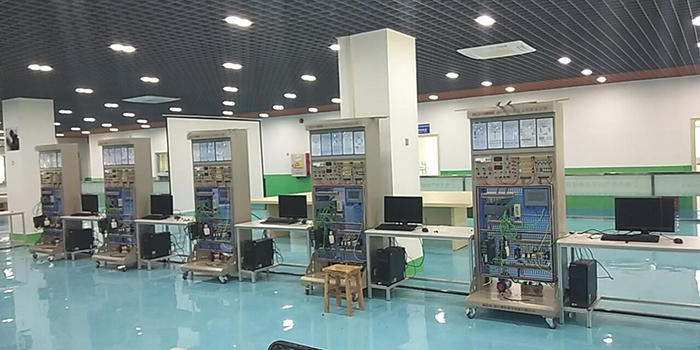

SB-PT10可編程工業控制實訓平臺

可編程工業控制實訓平臺針對市場上可編程控制器的模擬控制對象占用空間大,線路復雜,使用不靈活,價格昂貴等缺陷,設計了一種工業生產模型實訓裝置,應用在PLC,單片機等控制器類實訓室,作為相關職業技能實訓,社會培訓及國家職業資格鑒定等的培訓和考核裝置.該裝置硬件包括主控模塊,電源模塊,觸摸屏,I/O隔離單元,通信模塊以及可編程控制器等,軟件使用觸摸屏顯示界面,包括基礎訓練單元,運動控制訓練單元和過程控制訓練單元.所有的訓練單元都具有動態效果,可模擬實際的運動和過程控制。

一、控制屏單元的參數

控制屏尺寸為：約H2000×W800×D800（mm）。材料說明：控制面板為冷軋鋼板，厚度約1mm，面板上孔徑5X15mm，面板尺寸約H1400×W800（mm）；底板撐條鋼板厚度2mm，支撐架及支撐條尺寸約800×800（mm）；4只萬向輪；配AC220V、AC380V空氣開關；有接線端子、熔斷器、電纜線，以及套管、插座等各種的輔料。

操作臺尺寸為H750×W600×D1200（mm）。

材料要求：支架為全鋼結構，厚度為1.5mm，桌面采用高密度板，厚度為25mm，顏色采為工業灰，開孔一個（直徑為50mm）。桌下方掛一長方形框，用于放置電腦主機。

二、設備單元的參數

1、電源單元參數

（1）配有空氣開關（帶漏電保護）：4P20A。

（2）配有電源模塊，輸入：120/230V AC，輸出：24V DC/ 10A。

（3）配備10A九孔插座、2#安全臺階插座、安全插座、保險管及保險座、船型開關（帶指示燈）等，可直接供給直流24V、交流220V、380V電源。

（4）具有急停、啟動、停止功能。

2、輸入輸出單元參數

（1）輸入輸出單元通過DIN導軌安裝在控制屏上，可自由拆裝。

（2）設有8組鈕子開關輸入，2組BCD撥碼器輸入，4組按鈕開關輸入。設有八段數碼管顯示，發光二極管顯示。

（3）設有模擬量指示調節單元，可輸出符合工業標準的電壓信號（0-10V）和電流信號（0-20mA）給PLC的模擬量輸入。

（4）設有PLC模擬量輸出監視用電壓表（0-12V）和電流表（0-24mA）。

（5）設有4組繼電器接口，可實現直流24V到交流220V的轉換。

3、智能被控對象單元參數

（1）智能被控對象單元通過DIN導軌安裝在控制屏上，可自由拆裝。

（2）每臺設備配備10種智能被控對象，每種智能被控對象單元均獨立成模塊，可在實訓屏上自由移動、組合、裝卸。

實驗單元板應配用：

1）電機控制：具有電動機直接啟動控制、電動機正反轉控制、電動機的Y-Δ啟動控制、電動機順序啟動控制、電機延時啟動控制、電機互鎖控制、電機熱保護控制、單按鈕控制電機起停等功能。

2）搶答器/音樂噴泉（PLC控制模塊）：通過對搶答系統中各組人員搶答時序的監視和控制，掌握條件判斷控制指令的編寫方法；通過對音樂噴泉控制系統中的"水流"及音樂的循環控制，掌握循環調用指令的編寫方法。

3）裝配流水線/十字路口交通燈（PLC控制模塊）：通過對"生產流水線"順序加工過程及十字路口交通燈路況信號的控制，掌握順序控制指令的編寫方法。

4）水塔水位/天塔之光（PLC控制模塊）：通過對 "水塔水位"和"儲水池水位"變化過程的判斷，了解簡單邏輯控制指令的編寫方法。通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。

5）自動送料裝車/四節傳送帶（PLC控制模塊）：通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜控制指令的編寫方法。

6）多種液體混合裝置（PLC控制模塊）：通過對"液體混合裝置"中不同液體比例及液體混合時攪拌時間的控制，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。

7）自動售貨機（PLC控制模塊）：通過對用戶投幣數目的識別和自動售貨機中各種"貨物"的進出控制，掌握各種計數器指令及比較輸出指令的編寫方法。

8）自控軋鋼機/郵件分揀機（PLC控制模塊）：通過對自控軋鋼機和郵件分揀機原材料（"鋼錠"、"郵件"）來料數量、來料類別識別及對各種執行器（例如"電機"）啟停時序的控制，掌握數值運算指令及中斷指令的編寫方法。

9）機械手控制/自控成型機（PLC控制模塊）：通過對機械手停留"位置"及自控成型機各方向"液缸位置"的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。

10）加工中心（PLC控制模塊）：通過對加工中心中各方向"電機"運行方向及"刀庫"進出刀、換刀過程的控制，掌握一個完整工業應用系統中的較復雜邏輯控制程序的編寫能力。

11）步進電機控制模塊:配置步進電機及步進電機控制器。具有控制步進電機啟停、正反轉、定位控制等功能。

12）伺服電機控制模塊：配置伺服電機控制器及伺服電機。具有控制伺服電機的啟停、正反轉、精準定位控制、旋轉編碼器應用等功能。

4、PLC可編程控制器單元參數

（1）PLC模塊通過DIN導軌安裝在控制屏上，I/O接口引入到導軌式接線端，并提供誤接線保護。

（2）主機說明：采用德國西門子S7-1200主機CPU 1215C內置數字量I/O（14路數字量輸入/10路數字量輸出）可編程控制器，模擬量2路模擬量輸入/2路模擬量輸出；；集成2個以太網口，支持以太網通訊，配套PLC編程線纜、編程軟件

5、變頻器單元參數

（1）變頻器單元通過DIN導軌安裝在控制屏上，可自由拆裝。

（2）配有變頻器G120C 380V 0.75KW變頻器。

2）SINAMICS G120操作面板。

3）1根預制好的Profinet電纜。

6、觸摸屏單元參數

（1）觸摸屏單元通過DIN導軌安裝在控制屏上，可自由拆裝。

（2）選用西門子1000IE（6AV66480CE113AX0）觸摸屏。

（3）10.1 英寸寬屏，64 K 色真彩顯示，集成RS422/485串口、工業以太網接口、USB 2.0 host接口。

（4）WINCC BASIC V13/STEP 7 V13或更高版本組態。

7、步進電機單元參數

（1）步進電機單元通過DIN導軌安裝在控制屏上，可自由拆裝。

（2）選用步科步進電機（2S56Q-02976?）及步科驅動器DM54257BYGH250B。

8、伺服驅動單元參數

（1）伺服驅動單元通過DIN導軌安裝在控制屏上，可自由拆裝。

（2）臺達ASD-A0421-AB驅動器原裝電機400W伺服ECMA-C30604PS+，含接頭；配套電纜，用于0.05~1kW電機，含接頭。

9、三相異步電動機參數

低壓三相異步電動機，額定功率0.18KW；額定電壓220V/380V；額定轉速1450rpm；防護等級IP55。

三、實訓屏實訓內容的要求

傳輸指令實驗；定時器指令實驗；計數器指令實驗；移位指令實驗；比較指令實驗；步進程序指令實驗；跳轉指令實驗；子程序調用實驗；中斷控制指令應用實驗；編碼、解碼指令實驗；數碼管顯示實驗；撥碼器輸入實驗；光電編碼檢測實驗；脈沖輸出、速度位置控制指令實驗；算術運算指令實驗；高速計數指令實驗；可以完成電機的正反轉、星-三角啟動、四層電梯控制、十字路口交通燈的模擬控制、機械手動作的模擬、液體混合裝置控制的模擬、水塔水位的模擬控制、天塔之光的模擬、LED數碼顯示控制、噴泉的模擬控制、軋鋼機控制系統模擬、郵件分揀系統模擬、舞臺燈光的模擬；伺服電機控制；步進電機控制；
