SBJD-03機電一體化系統綜合實訓平臺
一、產品概述：
機電一體化系統實訓考核設備根據任務引領式行為導向教學法,以重點培養學生的動手實操能力,團隊協作能力,創新能力等。是面向職業教育的新一代綜合機電一體化實訓考核設備。該設備由鋁合金安裝實訓平臺，生產供料單元,運輸單元及倉庫單元等部分組成,學生可根據學習需求按照實訓項目要求選擇需要的部件和安裝位置,可在鋁合金安裝平臺上組成各種不同的產品生產過程的生產設備。
多種控制方式融為一體，同一種負載模型可以通過多種驅動方式進行控制，真正實現培養學員的創新思路和技能。本產品以模塊化開放式結構為主要特點,集成了機電一體化技術、自動化技術、傳感器技術、通訊及監控技術、電子技術、電工技術和機械裝調技術,全面鍛煉學生的動手實操能力團隊協作能力以及思維創新能力。

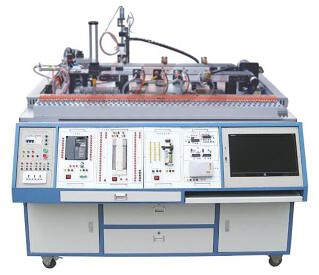

參考圖片（以實物圖為準）
二、技術參數：
1、工作電源：三相五線 380V±5％ 50Hz
2、安全保護：漏電保護（動作電流≤30mA），過流保護，熔斷器保護
3、接線方式：半集中/開發雙型接線
4、額定功率：0.8 Kw
5、環境溫度：－10℃ ～40 ℃
6、相對濕度：≤90%(25 ℃)
7、外形尺寸：1600×925×1050mm
8、變 頻 器：三菱FR-D720 0.4KW
9、P L C：三菱FX3U-48MR
10、步進電機：24VDC 9級細分 2A
11、PLC擴展模塊： FX0N-3A
12、觸 摸 屏：昆侖通態TPC7062 7寸觸摸屏
13、電機控制單元：220/380V 雙向控制 1：50減速箱
14、氣動元器件：原裝SMC或亞德客
15、帶相關實驗程序例程光盤，設備使用說明書等
16.液壓元器件：選用國產
三、產品結構：
1、實驗桌：采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方？梢詢嵌入計算機系統，并配備可隱藏式書桌，既能做實操平臺又能做編程工位還能進行理論教學。桌下前柜內存放執行模型電腦機箱等，后柜可用于存儲實訓模塊，抽屜內具有工具箱模具，便于存放工具、萬用表、導線、實驗指導書等，方便實訓室管理。
2、桌面部分：采用20mm鋁型材拼接式設計，鋁型材表面平均分布T型槽，學員可以利用T型槽輕松布局和安裝執行機構零件，方便實訓操作。
3、實訓模塊：外殼采用優質鋼板加工而成，表面進行靜電噴塑處理。面板采用優質純鋁板加工，進行化學蝕刻彩色處理，面板圖文字符采用現代噴描技術處理，使面板標識清晰且經久耐用。設置的電路美觀整齊、科學規范。統一的尺寸規格，使得所有掛箱均可隨意更換，操作方便。
實訓模塊具有兩種接線模式，可以開放單獨對實訓單元的IO進行連接，也可以統一分配地址，減少接線所耽誤的時間。
4、實訓單元: 共包括上料站、搬運站、分揀站、倉儲站和人機界面單元，采用優質鋁材或異型材做框架，原裝SMC或歐姆龍?jiān)骷鲭娍貦z測部分，每個站與站之間可自由組合搭配，形成不同的控制模式，方便教師設置課題。如（按物料流動順序）：課題一、上料單元→搬運單元→分揀單元→倉儲單元，課題二、倉儲單元→搬運單元→分揀單元，課題三、上料單元→倉儲單元→搬運單元等等，可以任意組合，靈活多變。每個實訓單元都配有特制的底座，底座上集成執行單元機構、電磁氣動閥、傳感器保護電路等裝置，實訓方便接線簡便可靠。
5、電子電路單元
電子電路實驗板：
MD01號板 晶體管基本放大電路 此板中包含的電路有：
供電電路：
1、+12V，1A，帶自恢復保護電路。
2、-12V，1A，帶自恢復保護電路。
3、帶電源濾波、工作指示等
晶體管共射極放大電路：
1、輸入、輸出電容可插拔式開放型設計。
2、偏置電阻、射極電阻、負載電阻可插拔式開放型設計。
3、留有電源輸入端子孔，帶有防反接功能。
4、電源支路帶有功能開關，方便支路電阻測量。
晶體管共集電極放大電路：
1、偏置電阻、負載電阻可插拔式開放型設計。
2、留有電源輸入端子孔，帶有防反接功能。
3、電源支路帶有功能開關，方便支路電阻測量。
場效應管共源級放大電路：
1、負載電阻可插拔式開放型設計。
2、留有電源輸入端子孔，帶有防反接功能。
3、弓形針、圓孔針配套使用，方便學生操作和實驗。
MD02號板 晶體管基本放大電路 此板中包含的電路有：
供電電路：
1、+12V，1A，帶自恢復保護電路。
2、-12V，1A，帶自恢復保護電路。
3、帶電源濾波、工作指示等
晶體管兩級負反饋放大電路：
1、輸入、輸出電容可插拔式開放型設計。
2、偏置電阻、射極電阻、負載電阻可插拔式開放型設計。
3、留有電源輸入端子孔，帶有防反接功能。
4、電源支路帶有功能開關，方便支路電阻測量。
晶體管共集電極放大電路：
1、偏置電阻、負載電阻可插拔式開放型設計。
2、輸入、輸出電容可插拔式開放型設計。
3、留有電源輸入端子孔，帶有防反接功能。
4、反饋回路帶通斷功能。
5、電源支路帶有功能開關，方便支路電阻測量。
MD03號板 晶體管基本放大電路 此板中包含的電路有：
供電電路：
1、+12V，1A，帶自恢復保護電路。
2、-12V，1A，帶自恢復保護電路。
3、帶電源濾波、工作指示等
差分放大器電路：
1、輸入回路、負載回路可插拔式開放型設計。
2、進口多圈精密可調電阻。
3、留有電源輸入端子孔，帶有防反接功能。
4、電源支路帶有功能開關，方便支路電阻測量
OTL分立件功率放大器電路：
1、可調電位器可插拔，易于更換。
2、支路測試點設置合理，便于測量。
3、留有電源輸入端子孔，帶有防反接功能。
4、電源支路帶有功能開關，方便支路電阻測量
OTL集成功率放大器電路：
1、可調電位器可插拔，易于更換。
2、支路測試點設置合理，便于測量。
3、留有電源輸入端子孔，帶有防反接功能。
4、電源支路帶有功能開關，方便支路電阻測量
喇叭音響電路：
1、8歐外置喇叭。
2、輸入、輸出回路開放。
MD04號板 集成運算放大器電路 此板中包含的電路有：
供電電路：
1、+12V，1A，帶自恢復保護電路。
2、-12V，1A，帶自恢復保護電路。
3、帶電源濾波、工作指示等
積分/微分、指數/對數運算電路：
1、輸入回路、反饋回路可插拔式開放型設計。
2、留有電源輸入端子孔，帶有防反接功能。
3、電路由學生自行設計完成。
比例放大、加減法、比較器運算電路：
1、輸入回路、反饋回路可插拔式開放型設計。
2、留有電源輸入端子孔，帶有防反接功能。
3、電路由學生自行設計完成。
帶阻有源濾波器電路：
1、電路參數開放，由學生自行設計，并由器件庫中選取。
2、支路測試點設置合理，便于測量。
3、留有電源輸入端子孔，帶有防反接功能。
低通、高通、帶通有源濾波器電路：
1、電路參數開放，由學生自行設計，并由器件庫中選取。
2、支路測試點設置合理，便于測量。
3、留有電源輸入端子孔，帶有防反接功能。
RC振蕩器電路
1、電路參數開放，由學生自行設計，并由器件庫中選取。
2、支路測試點設置合理，便于測量。
3、留有電源輸入端子孔，帶有防反接功能。
可調直流電平輸出電路：
1、兩路輸出。
2、-8V至+8V連續可調。
MD05號板 數字電路 此板中包含的電路有：
供電電路：
1、+12V，1A，帶自恢復保護電路。
2、-12V，1A，帶自恢復保護電路。
3、帶電源濾波、工作指示等
信號源電路：
1、方波1HZ 幅度5V；方波10HZ幅度5V；方波1KHZ幅度5V。
2、方波10HZ至10KHZ連續可調，幅度5V。
3、正向單脈沖輸出、反向單脈沖輸出。
三太邏輯筆電路：
1、輸入-高電平
2、輸入-高阻態
3、輸入-低電平
芯片座電路;
1、14芯鎖緊芯片座6個。
2、芯片座引腳與鉚孔一一對應引出。
數碼管BCD譯碼驅動電路：
數碼管共陰極驅動電路：
LED二極管驅動電路：
電平狀態輸出電路：
MD06號板 元件庫板 此板中包含的元件有：
電容元件
電阻元件
可調電容（雙聯可調電容、小瓷片可調電容）
可調電阻
電感元件
MD07號板 CPLD（EPM570）可編程數字邏輯電路單元
6、單片機單元：
單片機專業畢業設計實用課題開發平臺就是讓學生根據自己的喜好選擇一個實用課題做為畢業論文選題，通過自己動手制作、編寫程序、調試組裝，最終完成一項具有實際功能且體現實用價值的產品模型，以此獲得第一手資料，再在此基礎上撰寫論文，這樣學生所寫的就是真實反映學生自身水平的論文了。
此產品的使用分五個部分：
1、硬件電路設計，通過對硬件的抄板掌握下述幾點
制圖軟件 元件手冊使用 元件功能分析硬件電路的設計等
2、電路邏輯及協議設計。
3、軟件編程。C語言在工程設計中的應用
4、形成文本。
5、實物答辯
二、硬件配置
單片機控制技術專業畢業設計實用課題開發平臺有電子模塊、便攜式實驗箱和模塊儲存柜等三部分組成。最核心的是由幾十個采用積木式標準接口組成的電子模塊，各電子模塊之間可以像搭積木一樣連接，同時可外接主機模塊和傳感器等外設，使其電路功能不斷擴展，涉及內容可涵蓋自動化、電子信息和通信類等專業。其次，配套的便攜式實驗箱是方便學生攜帶的，學生可以將自己選做的電子模塊存放在便攜式實驗箱中，在做畢業設計期間，該實驗箱可以以租借的形式由學生保管。同時，為了方便教學管理還配置了模塊儲存柜，以存放閑置的電子模塊。
（一）開發模塊配置如下：
1、STM32F103單片機核心模塊 ID103
2、CPLD－EPM240可編程邏輯控制模塊 ID104
3、AVR－ATMEGA128單片機核心模塊 ID102
4、51單片機核心模塊 ID101
5、GSM、GPRS通信模塊 ID201
6、RS485模塊 ID202
7、RFID射頻感應模塊 ID203
8、RS232模塊 ID204
9、USB轉串口模塊 ID205
10、LED點陣模塊 ID206
11、NRF 24L01無線模塊 ID207
12、串口WIFI模塊 ID208
13、點陣液晶模塊 ID209
14、鍵盤模塊 ID210
15、超聲波測距模塊 ID212
16、HC－05藍牙模塊 ID213
17、數碼管模塊 ID214
18、光敏電阻傳感器模塊 ID215
19、流水燈與交通燈模塊 ID216
20、人體紅外傳感器模塊 ID217
21、溫濕度傳感器模塊 ID218
22、火焰煙霧傳感器模塊 ID219
23、振動開關傳感器模塊 ID220
24、CAN總線控制與接口模塊 ID221
25、ZIGBEE模塊 ID222
26、步進電機驅動模塊 ID223
27、直流電機驅動測速模塊 ID224
28、AD采集模塊 ID225
29、DA轉換模塊 ID226
30、三軸加速、三軸角速度、三軸磁場檢測模塊 ID230
31、繼電器控制模塊 ID231
32、旋轉編碼器控制模塊 ID232
33、空氣質量傳感器模塊 ID233
34、聲音傳感器模塊 ID234
35、電流傳感器模塊 ID235
36、霍爾傳感器模塊 ID236
37、時鐘、存儲器模塊 ID237
38、顏色傳感器模塊 ID238
39、接口轉接模塊A
40、接口轉接模塊B
（二）配置開發工具：
1、51單片機仿真器
2、51單片機編程器模塊（51系列，AVR系列）
3、blaster USB下載線模塊
4、J－Link ARM模塊
（三）個人便攜式工具箱：集成電源，用于學生便攜，脫離實驗室環境使用
（四）、平臺的特色創新
電子信息與通信技術畢業設計實用課題開發平臺立求將理論與實踐緊密結合在一起，以點帶面，多方位的鍛煉學生的動手能力及分析問題與解決問題的能力，所以，該開發平臺不僅可以用于大學生畢業設計，同時，還可用于教學實訓項目。
如果將該項目應用于教學實訓中，可以分四個層次引導學生深入學習專業知識。
１.實訓層次一
用于電子工藝實訓課程。在該平臺提供的萬能孔板上練習焊接，焊接內容可以是由電子模塊組裝的實用電路，如555時基閃爍燈電路、直流穩壓電源電路、運算放大器電路等，還可以擴展更復雜的內容，如手機仿真系統。
２.實訓層次二
用于電子制圖實訓課程。根據實用課題內容，找出相應電子模塊，讓學生根據電子模塊的PCB板，運用電子制圖軟件畫出其電路原理圖及PCB圖。如：繪制MS51單片機模塊
３.實訓層次三
用于單片機實訓課程。根據實用課題內容，讓學生自己編寫程序，自己調試，最終完成一個具有實際功能且具有實用價值的產品模型。如：制作數字溫度的LCD或LED顯示。
4.實訓層次四
用于通信技術實訓課程。根據實用課題內容，讓學生自己了解通信過程，自己調試，最終完成一個具有實際功能且具有實用價值的產品模型。如：搭建基于GSM模塊、鍵盤模塊和LCD模塊實現一個簡單的實用手機系統。
（五）、實訓示例圖片

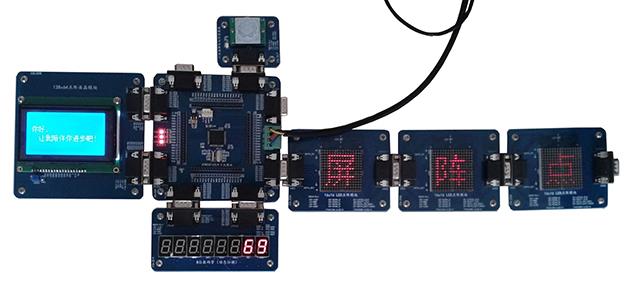

LCD屏、數碼管、點陣屏模塊驅動例題展示

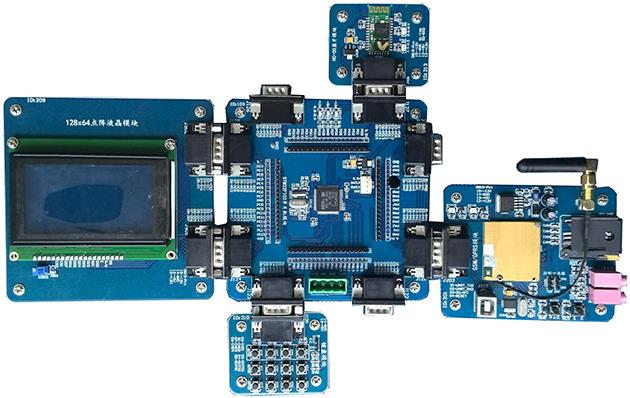

STM32F單片機實現的帶藍牙的手機功能例程展示
6、嵌入式多功能網絡虛擬儀器（要求一體嵌入式，不需電腦配套使用，規格：28*25*20CM，與開放實驗室信息管理系統配套使用）：
A、終端部分采用7寸彩色觸摸屏（裝學生實驗屏上）同時配有虛擬示波器、虛擬邏輯分折儀、虛擬頻譜儀、虛擬三用表、虛擬數字量輸入輸出模塊。
B、基于LabVIEW虛擬儀器程序的編程方法，學生可自行設計各種虛擬儀器。
C、儀器包括
1）、雙蹤存貯示波器，多種同步方式，存貯深度可編程；
通道數：2路
帶寬：20MHZ
分辨率：8位
電壓范圍：-10~+10V
存貯深度：64K
2）、頻譜分折儀；
3）、數字三用表，可測電阻、電流、電壓等；
數字IO口
通道數：8路IO
輸入電平：TTL
輸出電平：TTL
電流驅動：20mA/通道
4）、四路智能遠程電源控制
5）、數據具有上傳與保存功能并能通過服務器顯示
6)、提供LabVIEW虛擬儀器軟件（拷貝版）
7）、開放實驗室信息管理系統：（與虛擬儀器配套使用）
A、．開放實驗室信息管理系統的必要性
學生動手能力的培養、分折問題解決問題能力的培養、自主實驗和創新實驗?zāi)芰Φ呐囵B(yǎng)均需要一個寬松的、開放的、設備齊全的實驗環境。但是目前很多學校因師資力量有限無法將實驗室開放，這一方面造成資源浪費另一方面學生又得不到煅煉。針對這一問題，配備本實驗室信息化管理系統，它可有效解決上述矛盾。具備這樣條件的實驗室可以不必配備固定的老師管理和輔導，學生可以自主按排實驗時間并通過刷卡確定機位，并通過學生終端計算機中的實驗課件、儀器儀表介紹課件、自主實驗題庫、在線幫助等資源完成各類實驗。
B、智能開放實驗室管理系統簡介
智能實驗室管理系統（以下稱：本系統）是以標準化實驗室管理思想為基礎、網絡技術為驅動最新開發的管理系統。本系統能對實驗室設備及學生實驗過程進行智能化管理，以實時了解實驗室設備狀態及學生實驗完成狀況，跟蹤記錄實驗痕跡，確保老師能了解學生做實驗的流程。
實驗室管理手段包括：短信，郵件，web頁面。
C．開放實驗室資源配置
建設開放實驗室應具備必要的硬件和軟件資源：
（一）硬件資源：
1、手機（可選）：發送和接收實驗室設備管理及狀態信息。
2、管理員PC：用于發送和接收實驗室管理及狀態信息，接收學生的實驗數據（波形，數據包等實驗數據），發送提示信息及試題到學生實驗設備上。
3、服務器：服務器為本系統的核心部分，完成接收管理員控制信息，發送采集到的終端實驗數據到web頁面，對終端設備的控制，終端實驗數據的采集。
4、網絡設備：路由器等，傳輸各種數據。
5、終端：虛擬示波器，發送及接收數據，直接控制設備
（二）軟件資源：
1.web頁面系統，通過web頁面設置本系統的各項參數，個性化定制，實時接收并顯示學生實驗數據，發送控制命令到服務器，并由服務器發送控制命令到終端，達到控制實驗室設備的目的。
2.短信控制系統，向特定的手機發送實驗室設備狀態，接收特定手機的控制命令，并由服務器發送控制命令到終端，達到控制實驗室設備的目的。
3.郵件控制系統，向特定的郵箱發送實驗室設備狀態，接收特定郵箱的控制命令，并由服務器發送控制命令到終端，達到控制實驗室設備的目的。
4.數據庫存儲系統，存儲學生實驗過程數據，以便老師后續查看學生的實驗過程。
四、設備優點：
設備采用了全鋼制結構，計算機嵌入式設計，既符合編程又方便機械裝調，突出了實訓設備一體化的特點，增強了實訓室的整體效果，便于日常管理；
集成了多種控制方式，實訓機構可以通過PLC控制、單片機控制和電子線路控制，真正做到任務引領的方式將多專業知識有機融于一體；
模塊化設計，兼容多種型號的PLC、變頻器等工控裝置，實現因地制宜的多元化教學，可針對不同的教材與教學大綱開展實訓項目；
不拘一格的運動實訓單元設計，運動實訓單元包括上料單元、搬運單元、分揀單元和倉儲單元，幾個單元之間位置可以互換，不拘于一種組合方式，物料流動形式具有多向性，全方位激發學員的創新思維；
多種驅動方式，本套設備集成了多種類型的電機，三相異步電動機、步進電機，訓練與考核學員綜合運用能力。
五、產品配置與要求：
|
N0 |
配置名稱 |
型號規格（長×寬×高） |
單位 |
數量 |
備注 |
|
1 |
實訓臺 |
計算機內嵌式設計 |
套 |
1 |
配備可隱藏式書桌裝置，集成計算機系統、工具箱、模塊存儲柜 |
|
2 |
上料實訓單元 |
SMC |
套 |
1 |
通過氣動組件、傳感器組成的自動上料執行控制單元。 |
|
3 |
搬運實訓單元 |
SMC |
套 |
1 |
通過氣動組件組成的搬運物料執行控制單元 |
|
4 |
分揀實訓單元 |
國產油缸 |
套 |
1 |
通過皮帶、顏色傳感器、材質傳感器、氣動組件、電動機、編碼器組成的物料分揀控制單元 |
|
5 |
倉儲實訓單元 |
|
套 |
1 |
分揀過后的產品進倉入庫 |
|
6 |
人機界面實訓單元 |
昆侖通態TPC7062 256色 |
套 |
1 |
集成化GOT控制單元，可實現人機對話 |
|
7 |
警示器實訓單元 |
24VDC |
套 |
1 |
紅色、綠色指示燈，指示系統工作狀態 |
|
8 |
PLC實訓模塊 |
FX3U-48MR+FX0N-3A |
套 |
1 |
配套3A模塊，可實現模擬量輸入輸實驗與晶體管輸出的實驗，增加實訓項目 |
|
9 |
變頻器實訓模塊 |
三菱 D720S 0.4KW |
套 |
1 |
驅動三相電機 |
|
10 |
電機實訓模塊 |
三相減速電機 |
套 |
1 |
|
|
11 |
實操工具包 |
扳手、螺絲刀、特種工具 |
套 |
1 |
|
|
12 |
各類實驗導線 |
|
套 |
1 |
|
|
13 |
學生凳 |
|
張 |
3 |
|
|
14 |
油站 |
220V電磁閥電動泵配20號機油 |
臺 |
1 |
|
|
15 |
教學資源包 |
參數見附件 |
套 |
1 |
|
六、可進行的實驗項目:
送料單元
1、氣動組件的應用與裝調
2、霍爾磁性開關的裝調
3、對射型傳感器的應用
4、匯流板式電磁閥的控制應用
5、反射型傳感器定位應用
搬運單元
1、氣動組件的應用與裝調
2、霍爾磁性開關的裝調
3、三軸運動機械手控制
4、機械手單周期運動控制
5、機械手連續運動控制
6、機械手步進運動控制
7、機械手手動/自動控制
分揀單元
1、液壓組件的應用與裝調
2、變頻器基本參數設置實訓
3、變頻器PU操作實訓
4、變頻器外部控制實訓
5、變頻器點動調試實訓
6、變頻器無極調速實訓
7、變頻器多段速度控制實訓
8、變頻器自定義端子實訓
9、反射性傳感器的應用
10、高精度光纖顏色傳感器的應用
11、材質傳感器的應用
12、霍爾傳感器的應用
13、三相異步電機控制傳送帶運行實訓
14、分類記錄管理
單片機實用課題題目（只列出部分，其它可由學生自己發揮）
1.簡易交通燈控制系統
功能描述：交通燈通常指由紅、黃、綠三種顏色燈組成用來指揮交通的信號燈。綠燈亮?xí)r，準許車輛通行，黃燈亮?xí)r，已越過停止線的車輛可以繼續通行；紅燈亮?xí)r，禁止車輛通行。紅黃綠信號燈狀態轉換一般邏輯如下：
狀態1：南北方向車道的綠燈亮，車道、人行道通行；東西方向車道的紅燈亮，車道、人行道禁止通行；
狀態2：南北方向車道的黃燈亮，車道、人行道緩行；東西方向車道的紅燈亮，車道、人行道禁止通行；
狀態3：南北方向車道的紅燈亮，車道、人行道禁止通行；東西方向車道的綠燈亮，車道、人行道通行；
狀態3：南北方向車道的紅燈亮，車道、人行道禁止通行；東西方向車道的黃燈亮，車道、人行道緩行；
使用模塊：
ID101 89C51單片機模塊，ID216流水燈與交通燈模塊
設計說明：
LED燈直接用單片機IO口控制
2.鍵盤撥號顯示器
功能描述：數字按鍵0、1、2、……、9，按某個鍵，則數碼管同時顯示出按鍵所對應的數字，之前按鍵顯示的數字前移一個數位。
使用模塊：
ID101 89C51單片機模塊，ID214數碼管8模塊，ID210獨立鍵盤與矩陣鍵盤模塊
設計說明：
按鍵鍵值自定義
3.秒表計時器
功能描述：按鍵按一次開始計時，再按一次停止計時，數碼管同步顯示計時數據。
使用模塊：
ID101 89C51單片機模塊，ID214數碼管8模塊，ID210獨立鍵盤與矩陣鍵盤模塊
設計說明：
按鍵鍵值自定義，時間精確到0.1S
4.簡易計算器
功能描述：按鍵輸入數字和運算符號，數碼管顯示對應數據，實現加、減、乘、除運算
使用模塊：
ID101 89C51單片機模塊，ID214數碼管8模塊，ID210獨立鍵盤與矩陣鍵盤模塊
設計說明：
按鍵鍵值自定義
5.RS232計算機串口通信控制小燈開關系統
功能描述：利用串口調試助手軟件，自定義通信協議，發送不同的數據，控制不同顏色的小燈亮與滅。
使用模塊：
ID101 89C51單片機模塊，ID204 RS232接口模塊，ID216流水燈與交通燈模塊
設計說明：
串口調試助手軟件可以網上下載或者自己編輯；LED燈直接用單片機IO口控制
6.綜合報警系統
功能描述：對人體紅外、火焰、煙霧有毒氣體幾種報警信號進行報警顯示。人體紅外報警信號定義為"1"，有報警時數碼管顯示"1"；火焰報警信號定義為"2"，有報警時數碼管顯示"2"；煙霧有毒氣體報警信號定義為"3"，有報警時數碼管顯示"3"；無報警則顯示為0。
使用模塊：
ID101 89C51單片機模塊，ID214數碼管8模塊，ID219煙霧傳感器模塊，ID217人體紅外傳感器模塊
設計說明：
人體紅外傳感器的檢測時間和延時時間均可通過電位器調節；火焰和煙霧的檢測閾值均可通過電位器調節
7.基于超聲波的倒車?yán)走_(dá)測試顯示系統
功能描述：基于超聲波模塊，進行距離測試顯示功能。當距離障礙物小于1M時通過蜂鳴器報警，距離越近報警聲間隔頻率越高。
使用模塊：
ID101 89C51單片機模塊，ID214數碼管8模塊，ID212超聲波傳感器模塊
設計說明：
如果沒有蜂鳴器模塊，則可通過"ID216流水燈與交通燈模塊"中的LED燈代替
8.基于超聲波的水位測試顯示系統
功能描述：基于超聲波模塊，進行距離測試顯示功能。利用超聲波模塊產生超聲波傳輸反射接收與時間的關系，用單片機進行控制與數據處理，并將結果數據在數碼管上顯示處理。
使用模塊：
ID101 89C51單片機模塊，ID214數碼管8模塊，ID212超聲波傳感器模塊
設計說明：
因?yàn)樗婵赡軙?huì)存在波紋起伏，需多次測試才能得到較準確數據
9.步進電機調速顯示系統設計
功能描述：通過調節AD采集模塊上的電平調節電位器，改變AD采集模塊輸入端的電平值，從而控制步進電機的轉速，并在數碼管上顯示。用三個按鍵定義為：正傳，反轉和停止。
使用模塊：
ID101 89C51單片機模塊，ID214數碼管8模塊，ID225 AD采集模塊，ID223步進電機模塊，ID210獨立鍵盤與矩陣鍵盤模塊
設計說明：
按鍵鍵值自定義；按鍵與電機轉速對應關系自定義（注意步進電機的最高轉速）
10.直流電機測速顯示系統設計
功能描述：調節直流電機模塊上的電位器改變電機的轉速，通過光電開關測量電機轉速并在數碼管上顯示。
使用模塊：
ID101 89C51單片機模塊，ID214數碼管8模塊，ID224直流電機模塊
設計說明：
按鍵鍵值自定義；按鍵與電機轉速對應關系自定義（注意步進電機的最高轉速）
11.有人光控智能小燈控制系統
功能描述：利用人體紅外傳感器模與光敏傳感器，實現天黑有人經過時點亮小燈、天亮或者無人時熄滅小燈的智能控制系統；當然也可手動開關燈。
使用模塊：
ID101 89C51單片機模塊，ID215光敏傳感器模塊，ID216流水燈與交通燈模塊，ID217人體紅外傳感器模塊，ID210獨立鍵盤與矩陣鍵盤模塊
設計說明：
LED燈直接用單片機IO口控制；按鍵鍵值自定義
12.基于DS18B20的溫度數碼管顯示器
功能描述：使用DS18B20溫度傳感器和數碼管實現溫度測量顯示器。
溫度值段碼管顯示畫面
使用模塊：
ID101 89C51單片機模塊，ID214數碼管8模塊，ID218溫濕度傳感器模塊
設計說明：
溫度值用"t ."符號標記；溫度值精確到0.5攝氏度
13.基于DHT11的溫濕度度數碼管顯示器
功能描述：使用DS18B20溫度傳感器和數碼管實現溫濕度度測量顯示器，溫度和濕度切換顯示。
溫度值段碼管顯示畫面
濕度值段碼管顯示畫面
使用模塊：
ID101 89C51單片機模塊，ID214數碼管8模塊，ID218溫濕度傳感器模塊
設計說明：
溫度值用"t ."符號標記；濕度值用"rH."符號標記；溫濕度值自動切換顯示，每個數值間隔2S
14.環境測試儀段碼管顯示
功能描述：實時測試環境空氣的溫度、濕度、和光線亮度。光線亮度分三個等級：光線低、光線適中、光線高。
測量光線時，最好把整個光敏電阻暴露于測量環境下；如果想用手遮住光線測量光敏電阻是否正常工作時，最好用手掌而不要用手指，因?yàn)槭种竷蓽y(cè)會漏一些光線。
溫度值段碼管顯示畫面
濕度值段碼管顯示畫面
高亮度值段碼管顯示畫面
適中亮度值段碼管顯示畫面
低亮度值段碼管顯示畫面
使用模塊：
ID101 89C51單片機模塊，ID214數碼管8模塊，ID218溫濕度傳感器模塊，ID215光敏傳感器模塊
設計說明：
溫度值用"t ."符號標記；濕度值用"rH."符號標記；亮度值用"L ."符號標記；溫濕度、亮度值自動切換顯示，每個數值間隔2S
15.LED點陣屏字幕顯示設計
功能描述：級聯8塊16X16點陣屏模塊，顯示出"偉大復興的中國夢"、"中國加油！"等字樣，可切換顯示、左移顯示。
使用模塊：
ID101 89C51單片機模塊，ID206 LED點陣8模塊
設計說明：
每一套硬件中只配置了一個"16X16點陣屏模塊"，使用時需要向其他組借用
16.LED點陣屏公交站名顯示設計
功能描述：級聯8塊16X16點陣屏模塊，模擬公交車站名顯示系統。當按下某個按鍵后，顯示屏顯示出對應的站臺名，連續顯示三次顯示，字位超過8個時可左移流動顯示。
使用模塊：
ID101 89C51單片機模塊，ID206 LED點陣8模塊，ID210獨立鍵盤與矩陣鍵盤模塊
設計說明：
每一套硬件中只配置了一個"16X16點陣屏模塊"，使用時需要向其他組借用
17.LCD12864液晶顯示器設計
功能描述：使用單片機驅動液晶顯示器工作，顯示出自己的名字、學號、手機號及郵箱等信息，一頁不夠顯示可以切換二頁顯示；也可設計簡易動畫顯示，比如一只奔跑的馬、一只飛翔的鳥等。
使用模塊：
ID101 89C51單片機模塊，ID209點陣液晶12864模塊
設計說明：
液晶對比度需要調至適中，否則沒有字跡顯示出來，
18.三級菜單鍵盤設計
功能描述：實現一個三級菜單：第一級為主菜單，3個菜單項目；每個主菜單項目進入后有2個二級菜單項目；每個二級菜單項目進入后有一個三級菜單項目。鍵盤定義：左移、右移、加、減、確認、返回鍵，用于菜單項目的上、下選擇，進入和退出。
使用模塊：
ID101 89C51單片機模塊，ID209點陣液晶12864模塊，ID210獨立鍵盤與矩陣鍵盤模塊
設計說明：
液晶對比度需要調至適中，否則沒有字跡顯示出來，
19.環境測試儀LCD12864液晶顯示
功能描述：實時測試環境空氣的溫度、濕度、和光線亮度。光線亮度分三個等級：光線低、光線適中、光線高。
使用模塊：
ID101 89C51單片機模塊，ID209點陣液晶12864模塊，ID210獨立鍵盤與矩陣鍵盤模塊
設計說明：
液晶對比度需要調至適中，否則沒有字跡顯示出來，
20.數字電子日歷系統設計
功能描述：使用單片機計時和驅動液晶顯示器工作，顯示日期、星期、時鐘信息，并可通過鍵盤對年、月、日、時、分、秒等進行設置；注意每年各月天數的處理和星期的計算。
上電初始化顯示畫面
進入設置模式畫面（年份設置）
進入設置模式畫面（月份設置）
進入設置模式畫面（小時設置）
進入設置模式畫面（分鐘設置）
進入設置模式畫面（秒鐘設置）
使用模塊：
ID101 89C51單片機模塊，ID209點陣液晶12864模塊，ID210獨立鍵盤與矩陣鍵盤模塊
設計說明：
液晶對比度需要調至適中，否則沒有字跡顯示出來，按鍵鍵值自定義
21.帶上下限報警的溫濕度系統設計
功能描述：采集環境空氣溫度和濕度，并在LCD液晶上顯示出實時數值；可通過鍵盤按鍵設置溫度的上限值和下限值，當溫度超過上下限值時產生報警，驅動LED燈閃爍。
使用模塊：
ID101 89C51單片機模塊，ID209點陣液晶12864模塊，ID210獨立鍵盤與矩陣鍵盤模塊，ID218溫濕度傳感器模塊，ID216流水燈與交通燈模塊
設計說明：
液晶對比度需要調至適中，否則沒有字跡顯示出來，按鍵鍵值自定義
22.出租車計價器
功能描述：利用步進電機、按鍵模擬汽車的起步、加速、迅速行駛、減速、停止等過程，實現出租車計時計程計價的系統。
計價規則:
1、15 公里以內每公里收費 2 元；
2、15 公里以上每公里收費 3 元；
3、停車等候時，每累計 5 分鐘加 2 元；
5、超過 30 公里后，超出部分加收 50%的空返費；
4、起步價 3 公里 10 元。
出租車計價器顯示畫面
使用模塊：
ID101 89C51單片機模塊，ID209點陣液晶12864模塊，ID210獨立鍵盤與矩陣鍵盤模塊， ID223步進電機模塊
設計說明：
液晶對比度需要調至適中，否則沒有字跡顯示出來，按鍵鍵值自定義
23.基于CPLD的矩陣鍵盤掃描程序設計
功能描述：雖說矩陣鍵盤可以降低占用單片機IO口的數量，但是隨著按鍵個數的增加，實際所占用單片機IO的數量也是不可忽略的。如果加上驅動一個12864的點陣液晶所占用的IO口，類似89C51這種單片機所剩IO也不多了。另外，如果直接用單片機CPU直接動態掃描矩陣鍵盤，則CPU資源被占用較多或限制。而采用CPLD擴展驅動方案，鍵盤的循環的任務就完全由CPLD完成，單片機只要在收到中斷后讀取下總線數據就可以了；
使用模塊：
ID101 89C51單片機模塊，ID104 CPLD模塊，ID210獨立鍵盤與矩陣鍵盤模塊
設計說明：
自定義按鍵鍵值，自定義鍵值讀取地址
24.基于CPLD的數碼管動態掃描
功能描述：數碼管動態掃描接口方式，占用IO口少，電路簡單，但是需要較高頻率的循環刷新數據，如果直接用單片機CPU直接驅動，則CPU資源被占用較多或限制。而采用CPLD擴展驅動方案，循環刷新數據的任務就完全由CPLD完成，對單片機而言只要在需要是輸送一次顯示數據就行，這樣對單片機資源占用較少，而且編程也相對簡單。
使用模塊：
ID101 89C51單片機模塊，ID104 CPLD模塊，ID214數碼管8模塊
設計說明：
自定義每位段碼管顯示值寫入地址
25.基于CPLD實現多路模擬串口通信
功能描述：如果一個硬件系統中，以89C51單片機為核心，而卻需要使用三四個UART串口通信，其中一種方案就是使用CPLD進行模擬串口的通信協議，擴展多個UART串口出來，然后用單片機總線進行各個串口的數據發送和讀取。
依次類推，可實現IIC，SPI等多種通信串口的擴展。
使用模塊：
ID101 89C51單片機模塊，ID104 CPLD模塊，ID204 RS232接口模塊
設計說明：
此系統需要多組硬件
26.基于CPLD的線路編碼及光通信系統設計
功能描述：自選一個線路編碼，將編碼后數據通過光發端機轉換為光信號，經過光纖傳輸后，再通過光收端機還原成電信號，進行時鐘提取、解碼輸出；將解碼輸出信號與原碼進行對比。
使用模塊：
ID101 89C51單片機模塊，ID104 CPLD模塊，ID211 光纖收發模塊
設計說明：
線路編碼電平必須為TTL電平，否則無法直接通過光端機收發
27.基于RS485總線分布式溫濕度采集系統設計
功能描述：主機模塊通過RS485總線，采用主從問詢方式獲得各個從機采集的溫濕度值，顯示在主機驅動的液晶顯示屏上。
使用模塊：
ID101 89C51單片機模塊（主機），ID209點陣液晶12864模塊，ID202 RS485接口模塊；
ID101 89C51單片機模塊（從機1），ID214數碼管8模塊，ID202 RS485接口模塊，ID218溫濕度傳感器模塊；
ID101 89C51單片機模塊（從機2），ID214數碼管8模塊，ID202 RS485接口模塊，ID218溫濕度傳感器模塊；
ID101 89C51單片機模塊（從機3），ID214數碼管8模塊，ID202 RS485接口模塊，ID218溫濕度傳感器模塊；
……設計說明：
此系統需要多組硬件
28.基于CAN總線分布式溫濕度采集系統設計
功能描述：
主機模塊通過CAN總線，獲得各個從機采集的溫濕度值，顯示在主機驅動的液晶顯示屏上。
使用模塊：
ID101 89C51單片機模塊（主機），ID209點陣液晶12864模塊，ID221 CAN接口模塊；
ID101 89C51單片機模塊（從機1），ID214數碼管8模塊，ID221 CAN接口模塊，ID218溫濕度傳感器模塊；
ID101 89C51單片機模塊（從機2），ID214數碼管8模塊，ID221 CAN接口模塊，ID218溫濕度傳感器模塊；
ID101 89C51單片機模塊（從機3），ID214數碼管8模塊，ID221 CAN接口模塊，ID218溫濕度傳感器模塊；
……設計說明：
此系統需要多組硬件
29.基于NRF24L01模塊的無線遙控器設計
功能描述：通過無線模塊，將按鍵鍵值發射出去；接收端接收后控制對應的LED燈亮滅。
使用模塊：
ID101 89C51單片機模塊，ID207 2.4G無線通信模塊，ID216流水燈與交通燈模塊
設計說明：
此系統需要多組硬件
30.基于NRF24L01模塊的無線手持信號采集筆設計
功能描述：將待測試信號通過AD采樣離散量化為數字化數值，再通過無線模塊將測得數據發射出去；接收端收到波形數據后在LCD液晶上還原顯示出來
使用模塊：
ID101 89C51單片機模塊，ID207 2.4G無線通信模塊，ID209點陣液晶12864模塊，ID225 AD采樣模塊
設計說明：
此系統需要多組硬件；待測信號頻率不能太高，幅度值0～5V
31.基于NRF24L01無線傳輸分布式溫濕度采集系統設計
功能描述：主機模塊通過NRF24L01無線傳輸，采用主從問詢方式獲得各個從機采集的溫濕度值，顯示在主機驅動的液晶顯示屏上。
使用模塊：
ID101 89C51單片機模塊（主機），ID209點陣液晶12864模塊，ID207 2.4G無線通信模塊；
ID101 89C51單片機模塊（從機1），ID214數碼管8模塊，ID207 2.4G無線通信模塊，ID218溫濕度傳感器模塊；
ID101 89C51單片機模塊（從機2），ID214數碼管8模塊，ID207 2.4G無線通信模塊，ID218溫濕度傳感器模塊；
ID101 89C51單片機模塊（從機3），ID214數碼管8模塊，ID207 2.4G無線通信模塊，ID218溫濕度傳感器模塊；
……設計說明：
系統需要多組硬件
32.基于ZIGBEE傳輸分布式溫濕度采集系統設計
功能描述：主機模塊通過ZIGBEE無線傳輸，獲得各個從機采集的溫濕度值，顯示在主機驅動的液晶顯示屏上。
使用模塊：
ID101 89C51單片機模塊（主機），ID209點陣液晶12864模塊，ID207 2.4G無線通信模塊；
ID101 89C51單片機模塊（從機1），ID214數碼管8模塊，ID222 ZIGBEE模塊，ID218溫濕度傳感器模塊；
ID101 89C51單片機模塊（從機2），ID214數碼管8模塊，ID207 ZIGBEE模塊，ID218溫濕度傳感器模塊；
ID101 89C51單片機模塊（從機3），ID214數碼管8模塊，ID207 ZIGBEE模塊，ID218溫濕度傳感器模塊；
…… 設計說明：
此系統需要多組硬件
33.基于GSM模塊的基站定位技術研究
功能描述：通過GSM模塊登記的多個基站信號強度的比較，可獲得GSM模塊相對于基站的位置，根據查詢基站的坐標從而得到GSM模塊較為準確的位置，將獲得的定位位置坐標通過LCD液晶顯示出來
使用模塊：
ID101 89C51單片機模塊，ID209點陣液晶12864模塊，ID201 GSM/GPRS模塊；
設計說明：
一些基站位置數據可通過互聯網獲得。
34.基于GSM的遠程家電遙控設計
功能描述：通過短信方式，自定義短信關鍵字符與電器的對應關系，動作狀態的對應關系，控制指定電器的開關。、
使用模塊：
ID101 89C51單片機模塊，ID216流水燈與交通燈模塊，ID201 GSM/GPRS模塊；
設計說明：
自定義短信協議；電器用"ID216流水燈與交通燈模塊"中的LED燈代替
35.基于GSM的遠程分布式溫濕度采集系統設計
功能描述：通過短信方式，各個從機將采集的溫濕度值間隔一定時間向主機提交一次，顯示在主機驅動的液晶顯示屏上。
使用模塊：
ID101 89C51單片機模塊（主機），ID209點陣液晶12864模塊，ID201 GSM/GPRS模塊；
ID101 89C51單片機模塊（從機1），ID214數碼管8模塊，ID201 GSM/GPRS模塊，ID218溫濕度傳感器模塊；
ID101 89C51單片機模塊（從機2），ID214數碼管8模塊，ID201 GSM/GPRS模塊，ID218溫濕度傳感器模塊；
ID101 89C51單片機模塊（從機3），ID214數碼管8模塊，ID201 GSM/GPRS模塊，ID218溫濕度傳感器模塊；
……設計說明：
此系統需要多組硬件
36.基于GPRS的遠程分布式溫濕度采集系統設計
功能描述：各個從機監測各地溫濕度，間隔1小時提交一次。所有監控狀態顯示在主機驅動的液晶顯示屏上。
使用模塊：
有外網固定IP的計算機一臺（SocketTool調試工具/自己編寫軟件）
ID101 89C51單片機模塊（從機1），ID214數碼管8模塊，ID201 GSM/GPRS模塊，ID218溫濕度傳感器模塊；
ID101 89C51單片機模塊（從機2），ID214數碼管8模塊，ID201 GSM/GPRS模塊，ID218溫濕度傳感器模塊；
ID101 89C51單片機模塊（從機3），ID214數碼管8模塊，ID201 GSM/GPRS模塊，ID218溫濕度傳感器模塊；
……設計說明：
此系統需要多組硬件
37.基于RC522的實現IC卡的權限驗證、扣費、卡內信息顯示等
功能描述：模擬一個實際中使用的環境（如公交IC卡，浴室控水器，自行車租賃等），當用戶IC卡刷卡時，扣除一定的費用，并將卡內必要信息在讀卡器顯示屏上顯示出來。
使用模塊：
ID101 89C51單片機模塊（從機1），D209點陣液晶12864模塊，ID203 RFID模塊
設計說明：
為降低難度，讀卡器內的用戶信息為本地已存信息。
38.基于WIFI無線傳輸分布式溫濕度采集系統設計
功能描述：通過WIFI局域網，各個從機將采集的溫濕度值間隔一定時間向主機提交一次，顯示在主機驅動的液晶顯示屏上。
使用模塊：
ID101 89C51單片機模塊（主機），ID209點陣液晶12864模塊，ID208 WIFI模塊，無線路由器；
ID101 89C51單片機模塊（從機1），ID214數碼管8模塊，ID208 WIFI模塊，ID218溫濕度傳感器模塊；
ID101 89C51單片機模塊（從機2），ID214數碼管8模塊，ID208 WIFI模塊，ID218溫濕度傳感器模塊；
ID101 89C51單片機模塊（從機3），ID214數碼管8模塊，ID208 WIFI模塊，ID218溫濕度傳感器模塊；
……設計說明：
此系統需要多組硬件
39.手機接打電話系統設計
功能描述：設計并完成手機接打電話功能，完能和真正手機的通話功能
使用模塊：
單片機模塊，ID209點陣液晶12864模塊，鍵盤模塊，手機模塊
設計說明：
此系統涉及內容較多，系統性強，有一定開發難度
40.兩路用戶的電話時分交換機系統設計（選配）
功能描述：
實現話機的摘掛機檢測，撥號檢測，號碼識別，撥號音、忙音、回鈴音、振鈴的產生與控制，PCM編譯碼芯片的驅動，時分交換控制，電話呼叫流程邏輯，以及電話通信狀態的液晶同步顯示等。
使用模塊：
ID101 89C51單片機模塊，ID209點陣液晶12864模塊，ID104 CPLD模塊，ID227電話接口模塊，ID229時分交換模塊，兩部電話單機
設計說明：
此系統涉及內容較多，系統性強，有一定開發難度
電子電路單元實驗內容：
（一）、基礎實驗
實驗一、晶體管共射極放大器實驗
實驗二、晶體管共集電極放大器實驗
實驗三、結型場效應管共源放大器實驗
實驗四、晶體管兩級負反饋放大器實驗
實驗五、直流穩壓電源實驗
實驗六、OTL集成功率放大器實驗
實驗七、OTL分立功率放大器實驗
實驗八、差分放大器實驗
實驗九、積分、微分、指數、對數運算實驗
實驗十、比例放大、加減法、比較器運算實驗
實驗十一、低通、高通、帶通、帶阻有源濾波器實驗
實驗十二、RC振蕩器實驗
實驗十三、可調直流電平輸出實驗
實驗十四、門電路電參數的測試
實驗十五、CMOS門電路測試
實驗十六、門電路邏輯功能及測試實驗五 組合邏輯電路（半加器全加器及邏輯運算）
實驗十七、觸發器（一）R-S，D，J-K
實驗十八、三態輸出觸發器及鎖存器實驗
實驗十九、時序電路測試及研究
實驗二十、集成計數器及寄存器
實驗二十一、譯碼管和數據選擇器
實驗二十二、波形產生及單穩態觸發器
實驗二十三、時序電路應用
（二）、設計型實驗
實驗一、晶體管共射極放大器實驗（偏置電壓、放大位數可設置）
實驗二、晶體管兩級負反饋放大器實驗（偏置電壓、放大位數可設置）
實驗三、差分放大器實驗（可設置）
實驗四、集成運算放大器實驗（可設置）
（三）、系統綜合實驗
實驗一、前置放大、有源濾波、功率放大、音響綜合實驗
實驗二、波形發生器綜合實驗
七、教學資源包
1.三菱PLC與變頻器仿真教學軟件-參數
一、產品技術要求
軟件PLC產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《"維修電工"職業技能實訓和鑒定設備技術規范》與教育部有關專業教學大綱而設計研制，包括可編程控制器和變頻器在內的26個項目，每個項目又根據需要設有：實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行等多種模塊，基本涵蓋了國家維修電工中級、高級和技師鑒定考核對于可編程控制器和變頻器的應知應會全部要求。軟件以技能為核心，項目為引領，任務為驅動，職場環境為背景，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性價比極高。該軟件不僅可以作為實訓教學應用，其大量的原理動畫演示也可以作為助教型軟件素材應用于課堂教學環節。為電氣自動化、機電一體化等電工電子專業的技能實訓、鑒定信息化、現代化提供了豐富不可或缺的教學資源。
二、產品系統要求
1．軟件環境
（1）服務器
操作系統：兼容Windows 2000、Windows 2003、Windows 2008的Server版或Advance Server版。
服務器數據庫：SQL Server 2005及以上。
服務器其它支撐軟件：無。
（2）客戶端
操作系統：Windows XP或以上版本。
2．硬件環境
主機類型： PC機。
處理器頻率：CPU：P4 1GHz（或以上）。
處理器類型：32位。
內存：DDR2 1GB（或以上）。
硬盤存儲器容量：40GB以上。
顯卡：128MB獨立顯存或256MB共享顯存。支持1024×768 32bit（或以上）分辨率。
網絡類型：IEEE 802.1 10/100M（或以上）以太網。
擴展設備：USB1.0接口（或以上）、8×CD-ROM。
鍵盤、鼠標，其它特殊設備：無。
三、產品內容要求
|
一級模塊 |
二級模塊 |
三級模塊 |
|
中級 |
PLC工作原理控制 |
實訓目的：通過動畫演示了解和掌握PLC的結構、STOP和RUN模式運行； PLC結構：使用鼠標點擊各部位，學習其知識點； 實訓電路：分別介紹run模式、stop模式、程序執行； |
|
程序的執行過程 |
執行過程：讀取信息分別將信號寫入； |
|
|
電動機的起？刂 |
實訓目的：掌握兩地控制電路的編程方法，根據要求設計PLC的外圍電路、設計梯形圖等，根據控制要求模擬真實的操作； 實訓器材：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； T型圖：將符號庫中的符號放到梯形圖中相應位置處； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作； |
|
|
電動機的正反轉控 |
實訓目的：掌握PLC的基本邏輯指令、PLC編程的基本方法和技巧、掌握編程軟件的基本操作、掌握電動機正反轉的PLC外部接線及操作，根據控制要求模擬真實的操作； 實訓器材：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； T型圖：將符號庫中的符號放到梯形圖中相應位置處； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作； |
|
|
電動機循環正反轉控制 |
實訓目的：掌握PLC的基本邏輯指令、PLC編程的基本方法和技巧、掌握編程軟件的基本操作、掌握電動機正反轉的PLC外部接線及操作，根據控制要求模擬真實的操作； 實訓器材：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：在“已利用的資源”框中單擊“點擊選擇”按鈕選擇所有需要操作的項目； T型圖：將符號庫中的符號放到梯形圖中相應位置處； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作； |
|
|
三速電動機控制 |
實訓目的：掌握手持編程器的基本操作、編程的基本方法和技巧、三速電動機的PLC外部接線，根據控制要求模擬真實的操作； 實訓器材：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； T型圖：將符號庫中的符號放到梯形圖中相應位置處； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作； |
|
|
高級 |
星/角起動控制 |
實訓目的：掌握手持編程器的基本操作、編程的基本方法和技巧，掌握電動機Y/△啟動的PLC外部接線，根據控制要求模擬真實的操作； 實訓器材：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； T型圖：將符號庫中的符號放到梯形圖中相應位置處； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 設計實現：在已利用資源中選擇要操作的項目；通電運行：依據操作提示進行實物虛擬仿真通電運行操作； |
|
電動機正反轉能耗制動控制 |
實訓目的：掌握手持編程器的基本操作、編程的基本方法和技巧、電動機正反轉能耗制動的PLC外部接線，根據控制要求模擬真實的操作； 實訓器材：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； T型圖：將符號庫中的符號放到梯形圖中相應位置處； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作； |
|
|
彩燈循環控制 |
實訓目的：掌握手持編程器的基本操作、編程的基本方法和技巧、PLC外部接線，根據控制要求模擬真實的操作； 實訓器材：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； T型圖：將符號庫中的符號放到梯形圖中相應位置處； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作； |
|
|
數碼管的點亮控制 |
實訓目的：掌握PLC的基本邏輯指令的應用、編程的基本方法和技巧、PLC外部接線及操作，根據控制要求模擬真實的操作； 實訓器材：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； T型圖：將符號庫中的符號放到梯形圖中相應位置處； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作； |
|
|
大小球傳送裝置控制 |
實訓目的：掌握PLC的編程和連線方法、掌握大、小球分類傳送裝置的設計方法、設計大、小球分類傳送裝置的控制程序，根據控制要求模擬真實的操作； 實訓器材：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； T型圖：將符號庫中的符號放到梯形圖中相應位置處； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作； |
|
|
簡易機械手的控制 |
實訓目的：熟悉步進指令的特點、用轉移指令來編寫控制程序，根據控制要求模擬真實的操作； 實訓器材：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； T型圖：將符號庫中的符號放到梯形圖中相應位置處； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作； |
|
|
技師 |
電鍍生產線的控制 |
實訓目的：熟悉電鍍生產工藝的控制要求，設計I/O端口分配圖、熟悉步進指令在設備控制中的編程方法、掌握步進順控指令的應用，根據控制要求模擬真實的操作； 實訓器件：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作； |
|
自動交通燈的控制 |
實訓目的：熟悉順控指令的用法式、掌握并行分支及并行匯合指令的寫法、實現交通燈的控制，根據控制要求模擬真實的操作； 實訓器件：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作； |
|
|
皮帶運輸線的控制 |
實訓目的：熟悉皮帶機控制要求，掌握分支程序的編程方法，并行分支程序指令的編程，根據控制要求模擬真實的操作； 實訓器件：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作； |
|
|
工業洗衣機的控制 |
實訓目的：掌握PLC與變頻器綜合控制的思路、步進順控程序的編制方法、變頻器程序運行參數的設置和外部端子的接線、能運用變頻器的外部端子和參數實現變頻器的程序，根據控制要求模擬真實的操作； 實訓器件：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作； |
|
|
恒壓供水系統的控制 |
實訓目的：了解PLC與變頻器綜合控制的設計思路、掌握變頻器7段調速的參數設置和外部端子的接線、能運用變頻器的外部端子和參數實現變頻器的多段速度控制、能運用變頻器的多段調速解決工程實際問題，根據控制要求模擬真實的操作； 實訓器件：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； T型圖：將符號庫中的符號放到梯形圖中相應位置處； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； |
|
|
小推車控制 |
實訓目的：掌握較復雜程序的編寫、可擴展性程序編寫的思路和方法等，根據控制要求模擬真實的操作； 實訓器件：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； T型圖：將符號庫中的符號放到梯形圖中相應位置處； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作； |
|
|
停車場車位的控制 |
實訓目的：熟悉和掌握PLC的編程和連線方法、變頻器A540的編程和接線方法等，根據控制要求模擬真實的操作； 實訓器件：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； T型圖：將符號庫中的符號放到梯形圖中相應位置處； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作； |
|
|
變頻器的PU操作 |
初始化：按照操作步驟提示完成操作項目； 設定與運行：按照操作步驟提示完成PU操作項目； 簡單參數接線：按照原理圖中給出的先后順序在實物圖中連接導線； 多參數設定：按照操作步驟提示完成PU操作項目； 點動參數運行：按照操作步驟提示完成PU操作項目； |
|
|
變頻器的EXT操作 |
連續接線：按照原理圖中給出的先后順序在實物圖中連接導線； 連續運行：按照操作步驟提示完成操作項目； 點動接線：按照原理圖中給出的先后順序在實物圖中連接導線； 點動運行：按照操作步驟提示完成操作項目； |
|
|
變頻器的組合操作 |
組合1接線：按照原理圖中給出的先后順序在實物圖中連接導線； 組合1操作：按照操作步驟提示完成操作項目； 組合2接線：按照原理圖中給出的先后順序在實物圖中連接導線； 組合2操作：按照操作步驟提示完成操作項目； 多段接線：按照原理圖中給出的先后順序在實物圖中連接導線； 多段運行：按照操作步驟提示完成操作項目； |
|
|
綜合 |
手持編程器的操作 |
工作方式選擇：變頻器介紹，在聯機編程方式下，按OTHER鍵，用↑、↓鍵移動光標，查看各種工作模式； 程序清零：依據操作提示，按操作步驟使用鼠標完成操作；在界面上依據操作步驟完成操作； 程序?qū)懭耄喊凑粘绦蛞来卧诮缑孢M(jìn)行操作； 程序讀出：按照程序依次在界面進行操作； 程序修改：按照程序依次在界面進行操作； 程序插入：按照程序依次在界面進行操作； 程序刪除：按照程序依次在界面進行操作； |
|
X62W萬能銑車 |
實訓目的：熟悉并掌握X62W萬用銑床電氣控制線路工作原理、模塊電器分部及功能特點，掌握PLC基本原理和指令運用，會電腦操作和三菱PLC軟件的應用、會X62W萬用銑床PLC改造的編程、調試、試運行等； 機床簡介：介紹銑床的各部件； 工作原理：電路組成及電源引入、主軸及冷卻泵控制、工作臺進給控制、快速進給控制等； 電氣位置：鼠標指到原理圖中器件符號時，界面下方將顯示器件實圖片及器件位置； I/O分配：鼠標指到原理圖中器件符號時，界面下方將顯示器件實圖片及器件位置； PLC接線圖：原理圖展示； 電氣連接：根據原理圖在實物中進行接線，鼠標移動線頭上的線管或連接的導線時，可以看清相應線號。在實物中將某個線號的所有連接線結完，原理圖中對應線號的接線會變紅； |
|
|
Z3050搖臂鉆床 |
實訓目的：熟悉Z3050搖臂鉆床電氣控制線路工作原理、模塊電器分部及功能特點，掌握PLC基本原理和指令運用，會電腦操作和三菱PLC軟件的應用、會Z3050搖臂鉆床PLC改造的編程、調試、試運行等； 機床簡介：介紹銑床的各部件； 工作原理：電路組成及電源引入、搖臂升降控制、主軸控制、主軸箱和立柱控制等； 電氣位置：鼠標指到原理圖中器件符號時，界面下方將顯示器件實圖片及器件位置； I/O分配：鼠標指到原理圖中器件符號時，界面下方將顯示器件實圖片及器件位置； 電氣連接：根據原理圖在實物中進行接線，鼠標移動線頭上的線管或連接的導線時，可以看清相應線號。在實物中將某個線號的所有連接線結完，原理圖中對應線號的接線會變紅； 通電運行：依據操作提示進行虛擬仿真實物模擬操作運行； |
|
|
CA6140型車床 |
實訓目的：熟悉CA6140車床電氣控制線路工作原理、模塊電器分部及功能特點，掌握PLC基本原理和指令運用，會電腦操作和三菱PLC軟件的應用、會CA6140車床PLC改造的編程、調試、試運行等； 機床簡介：介紹銑床的各部件； 工作原理：電路組成及電源引入、主軸電動機控制、冷卻泵控制、刀架快速移動控制、電氣安全保護等； 電氣位置：鼠標指到原理圖中器件符號時，界面下方將顯示器件實圖片及器件位置； 控制要求：利用可編程控制器PLC對機床控制電路進行改造，盡可能的保留原來開關的動斷觸點的狀態，減少電路連接時的接線數目，提高工作效率； I/O分配：輸入信號、輸出信號； PLC接線圖：原理圖展示； T型圖：將符號庫中的符號放到梯形圖中相應位置處； 電氣連接：根據原理圖在實物中進行接線，鼠標移動線頭上的線管或連接的導線時，可以看清相應線號。在實物中將某個線號的所有連接線結完，原理圖中對應線號的接線會變紅； 通電運行：依據操作提示進行虛擬仿真實物模擬操作運行； |
2.物料分揀PLC綜合仿真實訓軟件
一、產品概述
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.1-2006）《職業技能實訓和鑒定設備通用技術規范》，城鄉建設部、教育部相關專業教學大綱，為緩解我機械加工類專業傳統實驗實訓教學環節的不足、提高學生的職業技能水平為目的而研制。內容包括項目分析、PLC 控制（PLC 主機、輸出模塊、輸入模塊）、硬件安裝（機械手臂、氣動設備提升部件、物料導槽、皮帶、三相轉速電機等 19 個步驟）、電氣接線、軟件編程、調試運行六大模塊。軟件以技能為核心，項目為引領，任務為驅動，職場環境為背景，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性價比極高。該軟件不僅可以作為實訓教學應用，其大量的原理動畫演示也可以作為助教型軟件素材應用于課堂教學環節。為電氣自動化、機電一體化等電工電子專業的技能實訓、鑒定信息化、現代化提供了豐富不可或缺的教學資源。
二、實訓項目
|
實訓單元 |
實訓名稱 |
內容 |
|
項目分析 |
項目分析概述 |
本項目位于自動化生產線末端，系統采用PLC控制，執行機構由氣動電磁閥—?dú)飧桩a(chǎn)生的氣壓驅動，實現了整個系統的自動運行，并完成物料分揀。 |
|
演示過程 |
以動畫形式展示整體運行過程。 |
|
|
控制任務 |
初始位置、工作循環、設備停止、設備保護； |
|
|
PLC控制 |
PLC主機 |
基本結構、硬件組成、工作方式 |
|
輸出模塊 |
變頻器簡介、變頻器基本操作、變頻器操作模式、直流電動機、交流電機、電磁閥； |
|
|
輸入模塊 |
按鈕開關、光電傳感器、磁性傳感器、電感傳感器、電容接近開關； |
|
|
硬件安裝 |
硬件安裝 |
從元器件庫中取出器件按照正確的先后順序安裝。 |
|
硬件接線 |
傳感器 |
參考原理圖與端子圖完成對應的插頭連接。 |
|
電磁閥 |
參考原理圖與端子圖完成對應的插頭連接。 |
|
|
其他設備 |
參考原理圖完成對應的插頭連接。 |
|
|
氣路連接 |
參考?xì)饴穲D與氣閥圖以及操作步驟完成氣路連接。 |
|
|
軟件編程 |
經驗設計 |
設計方法、控制要求、IO分配； |
|
順序控制 |
設計方法、控制要求、IO分配； |
|
|
程序識讀 |
將界面左側操作步驟按照正確的順序拖至星號提示位置。 |
|
|
調試運行 |
經驗設計 |
以視頻形式直觀形象的展示文件打開與保存。 |
|
現場調試 |
推上空氣開關，將萬用表調至交流500V擋，測量對應之間的電壓，再用萬用表調至直流50V擋，測量電源模塊24V電壓。 |
三、適用范圍
機電一體化技術、電氣自動化技術、電力系統自動化技術、電氣技術應用、機械工程與自動化、機械設計制造及其自動化、自動化生產設備應用、機電設備安裝與維修等專業學生的實訓教學，也可作為維修電工、可編程控制器程序設計師、電梯安裝與維修工等職業培訓與仿真技能鑒定。是電工電子實訓中心、機電一體化技術、電氣自動化技術、電力系統自動化技術等專業仿真實訓室的主體虛擬仿真實訓軟件之一。
3.無紙化考核平臺（基于云平臺無紙化理論試題庫考試系統）
1.用戶登錄
2.用戶注冊
3.用戶管理
3.1用戶查詢
3.2添加用戶
3.3修改用戶
3.4用戶刪除
4.級別管理
4.1級別查詢
4.2添加級別
4.3修改級別
4.4刪除級別
5.題庫類別管理
5.1 題庫類別查詢
5.2 添加題庫類別
5.3 修改題庫類別信息
5.4 刪除題庫類別信息
6 .題庫管理
6.1 題庫查詢
6.2 添加單項選擇題
6.3 添加多項選擇題
6.4 添加判斷題信息
6.5 導入Excel題目信息
6.6 題目信息修改
6.7 刪除題目信息
7. 試卷管理
7.1 試卷查詢
7.2 添加試卷
7.3 自動抽題
7.4手動組卷
7.5 編輯試卷
7.6 刪除試卷
7.7 啟用試卷
7.8 打印試卷
8.模擬成績
8.1模擬成績查詢
8.2模擬成績?cè)敿?xì)
8.3導出成績
9. 實戰成績
9.1實戰成績查詢
9.2導出實戰成績
10.在線考試
10.1在線考試
11.歷史成績
11.1 歷史模擬成績查看
1.用戶登錄
輸入用戶名、密碼、驗證碼，點擊登錄按紐，登錄到系統。
2.用戶注冊
用戶登錄畫面，點擊注冊按紐，打開用戶注冊畫面。輸入用戶名、密碼、確認密碼、準考證號、身份證號、姓名、考試級別，點擊注冊按紐，注冊成為學員。
3.用戶管理
老師用戶登錄系統后，點擊菜單用戶管理，打開用戶管理畫面。用戶管理畫面，顯示所有用戶列表信息，包括學員與老師。
3.1用戶查詢
用戶管理畫面，選擇考試級別、輸入用戶名、準考證號、姓名，點擊檢索按紐，根據條件顯示用戶信息列表。
3.2添加用戶
用戶管理畫面，點擊添加按紐，打開用戶添加畫面。選擇用戶類別，輸入用戶名、姓名、密碼、確認密碼，點擊確定按紐，保存用戶信息。
3.3修改用戶
用戶管理畫面，選擇某一條用戶信息，點擊編輯按紐，打開用戶信息編輯畫面。選擇用戶類別，輸入用戶名、姓名、密碼、確認密碼、準考證號、身份證號、考試級別，點擊確定按紐，保存用戶信息。
3.4用戶刪除
用戶管理畫面，選擇數據前選擇框，點擊刪除按紐，刪除所選用戶信息。
4.級別管理
4.1級別查詢
老師用戶登錄系統，點擊級別管理，打開級別管理畫面，輸入級別名稱，點擊檢索按紐，根據條件顯示級別信息。
4.2添加級別
級別管理畫面，點擊添加按紐，打開添加級別畫面。輸入級別名稱，點擊確定，保存級別信息。
4.3修改級別
級別管理畫面，選擇數據前某一個選項框，點擊編輯按紐，打開級別修改畫面。輸入級別名稱，點擊確定，保存級別信息。
4.4刪除級別
級別管理畫面，選擇數據前選項框，點擊刪除按紐，刪除選中的級別信息。
5.題庫類別管理
5.1 題庫類別查詢
老師用戶登錄系統后，點擊題庫類別，打開題庫類別管理畫面。輸入題庫類別名稱，點擊檢索按紐，根據輸入條件顯示題庫類別信息列表。
5.2 添加題庫類別
題庫類別管理畫面，點擊添加按紐，打開題庫類別添加畫面。輸入題庫類別名稱，點擊確定按紐，保存題庫類別信息。
5.3 修改題庫類別信息
題庫類別管理畫面，選中某一行選擇框，點擊編輯按紐，打開題庫類別修改畫面。輸入題庫類別名稱，點擊確定按紐，保存題庫類別信息。
5.4 刪除題庫類別信息
題庫類別管理畫面，選擇數據前選項框，點擊刪除按紐，刪除選中的級別信息。
6 .題庫管理
6.1 題庫查詢
教師用戶，登錄系統后，點擊題庫管理，打開題庫管理畫面。選擇題庫級別、題庫類別、試題類型，輸入題目名稱，點擊檢索按紐，根據條件顯示題庫列表信息。
6.2 添加單項選擇題
題庫管理畫面，點擊添加按紐，打開題目添加畫面。
選擇題庫級別、題庫類別、題目類型為單項選擇題。
輸入題目名稱，答案 A、B、C、C，選擇正確的答案選項，點擊確定，保存單項選擇題信息。
6.3 添加多項選擇題
題庫管理畫面，點擊添加按紐，打開題目添加畫面。
選擇題庫級別、題庫類別、題目類型為多項選擇題。
輸入題目名稱，答案 A、B、C、D、E、F、G，選擇正確的答案選項，點擊確定，保存多項選擇題信息。
6.4 添加判斷題信息
題庫管理畫面，點擊添加按紐，打開題目添加畫面。
選擇題庫級別、題庫類別、題目類型為判斷題。
輸入題目名稱，選擇正確的答案選項，點擊確定，保存判斷題信息。
6.5 導入Excel題目信息
題目添加畫面，點擊下載模板按紐，下載題目批量錄入Excel模板。
在模板中，輸入題目名稱，選擇題庫級別、題庫類別、試題類型，正確答案，答案內容等信息并保存。
在畫面中選擇保存后的文件，點擊導入按紐，進行題目批量導入。
6.6 題目信息修改
題庫管理畫面，選中某一行選擇框，點擊編輯按紐，打開題庫修改畫面。
選擇題庫級別、題庫類別、題目類型，輸入題目名稱、答案、選擇正確的答案選項，點擊保存修改題目信息。
6.7 刪除題目信息
題庫管理畫面，選中某一行選擇框，點擊刪除按紐，彈出提示，點擊確定按紐刪除題目信息。
7. 試卷管理
7.1 試卷查詢
教師用戶，登錄系統后，點擊題庫管理，打開試卷管理畫面。選擇試卷級別、考核類型，輸入試卷名稱，點擊檢索按紐，根據條件顯示試卷信息。
7.2 添加試卷
試卷管理畫面，點擊添加按紐，打開添加試卷畫面。
7.3 自動抽題
試卷添加畫面，輸入試卷名稱、試卷級別、考核類型、考試時間，點擊自動抽題按紐，打開自動抽題畫面。
點擊頂部添加抽題專業按紐，在抽題列表中會增加一行，選擇所屬專業，抽題類型，輸入時數，系統會顯示當前專業當前抽題類型在現有題庫中的題數。
輸入單選題目分?jǐn)?shù)，多選題目分?jǐn)?shù)，判斷題目分?jǐn)?shù)，點擊確定抽題按紐，系統會隨機在題庫中抽取相應的題目信息。
在添加專業，選擇專業，抽題類型，題數后，頂部會顯示當前抽取的題目數量以及分?jǐn)?shù)信息。自動抽題完成，點擊保存試卷按紐，保存當前自動抽取題目的試卷信息。
7.4手動組卷
試卷添加畫面，輸入試卷名稱、試卷級別、考核類型、考試時間，點擊進入手工組卷，打開手工組卷畫面。
手動組卷畫面，與題目管理畫面錄入數據方式相同，需要輸入題目分?jǐn)?shù)。
添加題目信息后，點擊保存繼續添加，題目將添加到下方的題目列表中。
點擊列表中刪除按紐，刪除所選題目信息。
題目信息輸入完成，點擊保存試卷按紐，保存手工組卷信息。
7.5 編輯試卷
試卷列表，點擊某一選項框，點擊編輯按紐，打開試卷信息編輯畫面。
如果該試卷未參加考試，才能編輯，否則無法編輯試卷信息。
修改試卷信息，自動抽題或手工抽題，點擊保存試卷按紐，保存試卷信息。
7.6 刪除試卷
試卷列表，點擊某一選項框，點擊刪除按紐，刪除試卷信息。
7.7 啟用試卷
試卷管理畫面，點擊某一選項框，點擊啟用，啟用選擇的試卷為當前使用試卷，并提供給學生考試。
7.8 打印試卷
試卷列表畫面，點擊某一選項框，點擊打印按紐，打開試卷打印畫面。
按鍵盤Ctrl + P鍵，打兇當前試卷信息。
8.模擬成績
8.1模擬成績查詢
教師用戶，登錄系統點擊模擬成績菜單，打開模擬成績列表畫面。輸入檢索條件：試卷名稱、學生姓名、準考證號、身份證號，點擊檢索按紐，根據條件顯示模擬成績信息。
8.2模擬成績?cè)敿?xì)
模擬成績列表畫面，點擊第一次模、第二次模擬、第三次模擬，打開模擬成績?cè)敿?xì)畫面。
模擬成績根據專業顯示，總分、總題數、正確題數，評價信息。
8.3導出成績
點擊導出按紐，將成績導出為Excel文件格式。
9. 實戰成績
9.1實戰成績查詢
教師用戶，登錄系統點擊實戰成績菜單，打開實戰成績列表畫面。
輸入檢索條件：試卷名稱、學生姓名、準考證號、身份證號，點擊檢索按紐，根據條件顯示實戰成績信息。
9.2導出實戰成績
點擊導出按紐，將實戰成績導出為Excel文件。
10.在線考試
10.1在線考試
學生用戶，登錄系統，點擊在線考試按紐，打開在線考試信息畫面。
在線考試分為模擬與實戰考試，模擬考試分為三次考試，首次回答該試卷所有題目信息，第二次，第三次分別為回答上一次錯誤題目信息，實戰考試只考試一次。
點擊開始模擬按紐，打開考試畫面。
依次回答試卷題目選項，下方為倒計時窗口，如果回答時間超過倒計時時間，將自動提交試卷。
提交試卷時，如有未完成題目，系統會自動提示，并將題目內容標記為紅色。點擊確定可提交試卷。
題目回答完成，提交試卷，顯示考試成績信息。
11.歷史成績
11.1 歷史模擬成績查看
學生用戶登錄后，點擊模擬成績，可查看歷史模擬成績?cè)敿?xì)信息。
11.2 歷史實戰成績查看
學生用戶登錄后，點擊實戰成績，可查看歷史實戰成績?cè)敿?xì)信息。
