SBALY-20B
智能安保工程系統實訓裝置

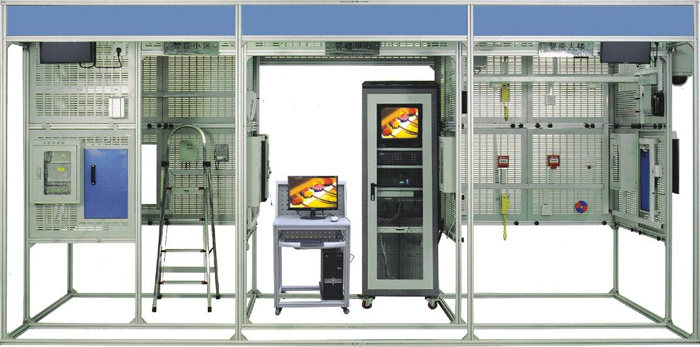

參考圖片
一、系統概述
智能安保工程系統實訓裝置包含一個管理中心、兩個模擬房間和一個公共區域。其中管理中心主要由大型報警主機、硬盤錄像機、矩陣主機以及網絡控制器等組成。兩個模擬房間內安裝了現場工程中應用廣泛的報警探測器以及典型的攝像機，公共區域裝有兩個智能球機，其中一個具有目標自動跟蹤功能。操作者通過對現場環境的分析，進行部件安裝方案的設計，根據設計方案進行設備的安裝、接線和調試。操作者通過該裝置可掌握安保系統中典型設備的應用，了解安保系統的組成，培養設計安保系統的能力。
二、產品特點
1. 該裝置分為閉路電視監控系統、防盜報警系統以及門禁系統。
2.
特定區域安裝指定器件，用于模擬現場工程中特定區域，如某網孔板安裝了門禁機、門磁開關、電插鎖以及開門按鈕，用于模擬樓宇內的區域門禁系統。
3. 通過對攝像機的選擇、安裝，實現閉路電視系統的無盲點監控。
4. 通過對報警探測器的選擇、安裝，實現警戒范圍的無盲區。
5. 可通過上位機軟件對系統進行管理。
6. 整個系統的功能接近于現場環境，從而使學生在學習該套實訓裝置的同時，增強其工程應用能力。
三、技術參數
1. 輸入電壓：單相三線～220V±10% 50Hz
2. 工作環境：環境溫度范圍為-10℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3. 裝置容量：＜1kVA
4. 安全保護措施：具有接地保護、漏電保護功能，安全指標符合國家標準。
四、實訓內容
1. 安全防范系統的認識
2. 各類報警探測器與報警主機的安裝與連接
3. 各類攝像機、矩陣主機和硬盤錄像機的安裝與連接
4. 大型報警主機的基本操作與編程
5. 液晶鍵盤的基本操作與編程
6. 報警探測器的安裝與調試
7. 攝像機的安裝與調試
8. 矩陣主機的安裝與調試
9. 硬盤錄像機的安裝與調試
10. 門禁系統的安裝與調試
11. 設計并組建一個安防系統
|
