SB-WJJ液壓挖掘機實訓裝置
一、液壓挖掘機實訓設備概述:
液壓挖掘機實訓裝置、挖掘機是土石方工程中的主要施工機械之一，它主要由動力裝置、傳動系、行動系、回轉機構、操縱機構、電氣設備和工作裝置等部分組成。其中工作裝置根據作業要求的不同，可換裝成十幾個類型，因此它廣泛應用于公路、鐵路、建筑、礦山、水利、國防等各項工程中。據統計，在各項工程中約有60%以上的土石方工程是由挖掘機來完成的。
本教學設備是液壓傳動中一種典型實訓教學模型，具有外觀美觀、體積小、重量輕、操作直觀、簡便等特點。所涉及課程有：《液壓傳動與控制》《工程機械》
《挖掘機液壓原理》《PLC編程控制》等。本實訓裝置配置了各種液壓控制閥和液壓缸等液壓元件及相關工具，通過學習液壓元件在液壓系統中等作用，加深學生對液壓元件結構及工作原理的了解，并對液壓元件的加工裝配工藝有一定的認識，在此基礎上安裝、調試整個液壓傳動系統。
二、液壓挖掘機實訓裝置特點:
1.采用一體式結構設計，油箱、閥體、工作裝置整合一起。
2.采用電液控制控制，結構緊湊。
3.采用四個腳輪支撐，可隨時移動。
4.挖掘機實訓裝置按照實際結構縮小比例制作，能夠真實體現設備的實際工作方式。
5．回轉機構設置安全位置，能實現極限安全保護，旋轉角度180°
6.帶三相漏電保護，輸出電壓380v/220v，帶漏電保護，電氣控制采用直流24v，安裝過載保護，防止誤操作損壞設備。
7.液壓站位于工作平臺下部，操作臺和控制閥位于下臺體，操作安全。
8. PLC控制功能，通過旋鈕切換，手動與PLC控制互不干涉。
三、實驗內容：
1、液壓挖掘機械演示控制實驗
2、各油缸速度調節實驗
3、系統壓力調節實驗4、液壓閥組結構認識
5、卸料作業、鏟斗和斗桿工作同時大臂可調整位置高度
6、返回，平臺回轉，動臂和斗桿配合回到挖掘機開始位置
7、挖掘機的PLC編程、調試。
8、挖掘機自動運行演示實驗。

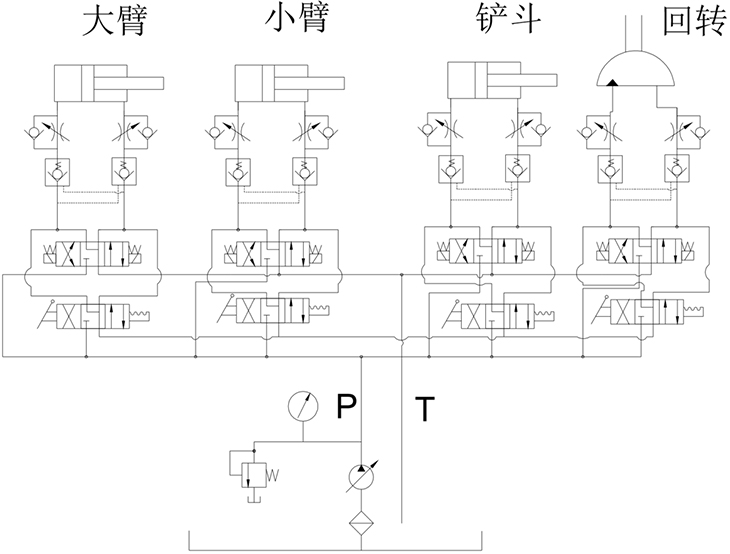

四、工作原理
五、液壓挖掘機實訓設備配置清單
|
序號 |
名
稱 |
型
號 |
數量 |
|
1 |
挖掘機實訓裝置 |
1000×850×900mm |
1臺 |
|
2 |
PLC主機模塊 |
S7-200SMART CPU CR40數字量24
點輸入/16 點輸出 |
1塊 |
|
3 |
電源模塊 |
|
1塊 |
|
4 |
PLC主機模塊 |
|
1塊 |
|
5 |
PLC控制按鈕模塊 |
|
1塊 |
|
6 |
舉升油缸 |
|
1只 |
|
7 |
彎臂油缸 |
|
1只 |
|
8 |
挖斗油缸 |
|
1只 |
|
9 |
三位四通電磁換向閥 |
|
4只 |
|
10 |
三位四通手動換向閥 |
|
4只 |
|
11 |
彎臂 |
|
1個 |
|
12 |
直臂 |
|
1個 |
|
13 |
挖斗 |
|
1個 |
|
14 |
底座支架 |
|
1套 |
|
15 |
回轉工作臺 |
|
1套 |
|
16 |
回轉液壓馬達 |
|
1個 |
|
17 |
機泵組 |
泵站系統 |
1套 |
|
18 |
L-HL46號液壓油 |
|
30L |
|
19 |
編程電纜（適配器） |
西門子 |
1條 |
|
20 |
挖掘機液壓實訓說明書 |
|
1冊 |
|
21 |
光盤（PLC編程軟件、程序軟件） |
|
1盤 |
|
22 |
工具 |
|
1套 |
|
可編程控制器綜合實訓裝置（PLCCPU313C變頻電氣控制觸摸屏） |
|
