比亞迪純電動解剖車
一.產品基本要求

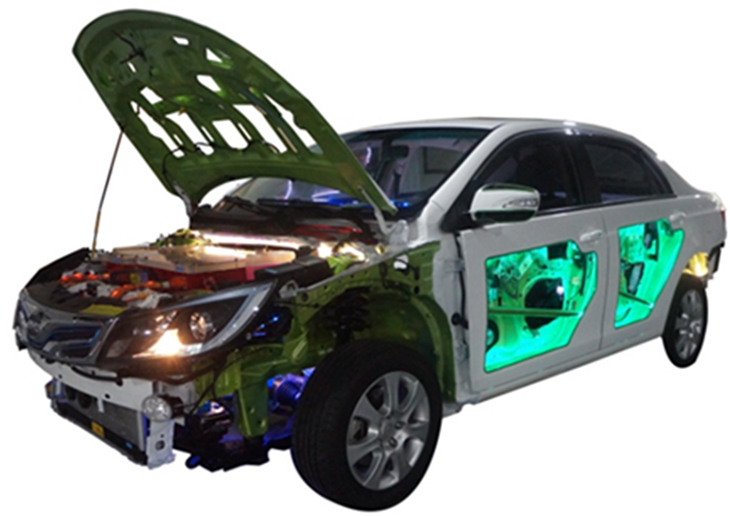

采用二手比亞迪E6 電動整車多角度解剖，可容易地看見發動機艙、車身側圍的構造結構、鋼板的厚度及獨立懸掛的結構。此外，車內方向盤、排擋桿、手剎、安全帶固定裝置及安全帶卷等平時都被包裹嚴實的部件也被特別地一剖為二，內部工藝而北汽精度、構造清晰呈現,
能夠展示汽車各總成裝置以及各附件位置。
二.結構組成要求
經解剖電動整車總成、及附件、可正常行駛等；
三.功能特點要求
1．主要結構總成剖示并以各種顏色區分并做防銹處理。
2．能清晰的看出各主要部件運動過程，直觀看到動力傳遞路線。
3．能夠滿足汽車整車結構、基本工作原理的教學。
4．覆蓋件，內飾及漆色無明顯損傷且規定配置齊全。
5．汽車可滿足原廠車輛行駛動態技術參數正常行駛。
6.原車改裝線路航空插頭和連接電纜1套（含故障檢測教學實訓板）
7．臺架解剖表面采用優質金屬漆噴涂耐腐蝕性好，適應各種環境下的教學實訓。
8．解示部位：動力各系統、動力電池、車身系統、覆蓋件、電氣系統主要部件等。
9.解剖要求：
1、四車門，前后葉子板及避震，車身底部 發動機蓋，儀表臺、后視鏡解剖分色顯示，電池殼，控制器外殼用亞克力
2、所有高壓部分解剖（電機動力控制系統及電池總成系統）均按照原車模具開模后使用高透明度亞克力注塑而成，保證原車高壓控制模塊及原車電器達到原車的防水密封標準。
3、采用自編程技術按照原車依據不同工況的高壓電流走向使用LED燈實時按照不同顏色顯示，所有解剖部件內部均采用LED燈根據原車工況而使用不同顏色燈光顯示。
四.技術規格
外形尺寸：原車參數；
充電電源：220V交流電壓；
工作電壓：12V直流電壓；
工作溫度：-10℃～50℃；
