SB-8644光纖通信綜合實驗箱
設備性質：基礎型
一、簡述：
光纖通信綜合實驗箱,有很強的信道編碼實驗：CMI、5B1C、5B6B、加擾解擾等線路編碼功能；增強了復接解復接功能、信令功能、系統性實驗功能，在信令的支持下能完成平臺間的電話呼叫接續系統實驗；增加了液晶鍵盤控制，取代原有的接插件；光輸入、輸出接口均設計朝外，方便連接其它光器件；留有硬件擴展接口，可選配LED或LD性能測試模塊，具有無光告警、自動功率控制APC等功能。實驗平臺布局美觀、結構緊湊、并附有機玻璃保護。適合各大院校光通信專業的�？粕⒈究粕�、研究生以及教師和相關的科研技術人員使用。

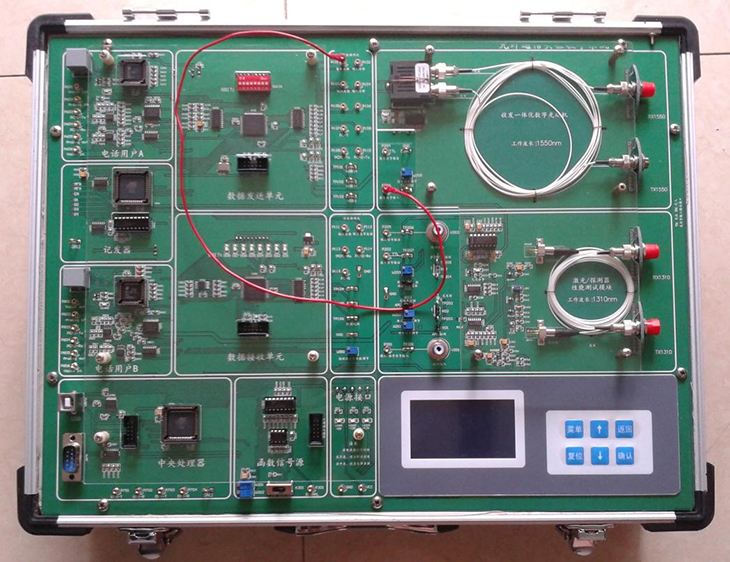

二、產品圖片
三、產品特點
1.配內置工作電源：＋5V、－5V、＋12V、－12V。
2.配有適合實驗用的低速1310波長光收發端機一個，數據速率可以是直流DC到5MHZ數據信號，很方便20MHZ示波器觀測。波長為1550的激光器（探測器）單模光纖性能測試模塊。
3.內置誤碼測試儀功能，無需外配誤碼儀（測光檢測機靈敏度）。
4.留有外置誤碼測試儀測試接口
5.留有計算機數據傳輸9針串口和數字圖像光纖傳輸USB接口電路。
6.模擬/數字電話光纖傳輸，帶完整的電話呼叫接續功能。
7.帶有標準E1接口，線路時鐘可編程（從1個時隙至32個時隙即64KHZ---2048KHZ可編程）。
8.數字信號產生及碼型變換和同步時鐘均由CPLD可編程器件實現，性能穩定。
9.有CMI、5B1C、5B6B碼型實驗。
10.具有擾碼解碼功能。
11.留有硬件升級接口，配半導體LED（850nm）+多模光傳輸模塊。
12.具有模擬圖像光纖傳輸功能（LED選配模塊，需配攝像頭.監視器）。
13.帶有計算機接口（RS232）。
14.采用液晶鍵盤顯示管理實驗參數，取代原有的接插件，實驗方便直觀。
15.發端、收端的電部分功能靈活，可根據學校要求進行功能升級。
16.光端機的光輸入、輸出接口都由尾纖、法蘭引出，有效的防止實驗操作時對光端機的物理?yè)p傷。
17.平臺上的電信號、光信號接口均對外開放，實驗者可自行連接電信號、光信號，構建各種方式的通信系統，增加了實驗者的動手機會，加強了實驗的參與性。
18.整板采用有機玻璃覆蓋保護，便于實驗室管理。
19.平臺上有CPLD、MS-51單片機、電話呼叫系統、液晶鍵盤、計算機串口、USB接口等資源，滿足學生的軟硬件的二次開發需求。
四、技術參數
（1）1310nm光傳輸系統采用激光器和探測器組件獨立組成，非采用光收發一體機形式，對學生掌握光傳輸?shù)碾?span lang="EN-US">---光、光----電原理有很大作用。
(2) 采用整板設計，各光傳輸外圍模塊獨立，關鍵器件用玻璃罩保護，貼片工藝，對稱結構。
(3) 同時具備1310nm、1550nm波長2個獨立的光發、光收單元，實驗內容靈活、豐富，能夠在1臺實驗箱里完成WDM實驗。
(4) 具有CMI、5B6B、5B1P、HDB3等編譯碼模塊和擾碼/解擾碼模塊。
(5) 采用大規模FPGA平臺，包含大量二次開發實驗。
(6) 包含模擬、數字、計算機數據、圖像、語音等信號光纖傳輸通道。
(7) 具備多機組網通信功能，多臺實驗設備之間可以通過光纖連接組成環網。
(8) 交直流電源。
輸入：AC：220V±10% 50±5Hz
(10) 模擬信號源
正弦波：1KHz、2KHz，幅度0－5V連續可調；
三角波：1KHz、2KHz，幅度0－5V連續可調。
(11) 數字信號源
方波：頻率為2.048MHz，256KHz，64KHz，可設；
基帶信號：速率為2.048Mbps，256Kbps，64Kbps的24位數字信號（可任意設置）。
(12) 光發收模塊
1310 nm光發模塊：工作速率≤155Mbps，中心波長1310 ±20nm，光譜寬度≤5 nm，工作電流≤35mA，輸出功率0.2~0.6mW，光纖特性：?jiǎn)文?span lang="EN-US">FC型接口。
1310 nm光收模塊：高響應度InGaAs平面結構PIN探測器，工作波長1100-1650nm，輸入光功率≤3dBm，3dB帶寬2GHz，響應時間可到0.5ns，光纖特性：?jiǎn)文?span lang="EN-US">FC型接口。
1550 nm光發模塊：工作速率≤2.5Gbps，中心波長1550 ±20nm，光譜寬度≤5 nm，工作電流≤35mA，輸出功率≤500μW，光接口：FC型。
1550 nm光收模塊：高響應度InGaAs平面結構PIN探測器，工作波長1100-1650nm，輸入光功率≤3dBm，3dB帶寬2GHz，響應時間可到0.5ns，光接口：FC型。
五、實驗項目
前言 光纖實驗系統組成介紹
第一章 光纖通信認知實驗
實驗1 光纖、光纜的識別實驗
實驗2 電光、光電轉換傳輸實驗
第二章 光發射端機指標測試實驗
實驗1 數字光發端機的平均光功率測量
實驗2 數字光發端機的消光比測量
實驗3 半導體LD光源的P-I曲線繪制實驗
實驗4 自動光功率控制（APC）測試
第三章 常用光無源器件測試實驗
實驗1 光纖活動連接器
實驗2 光衰減器的性能指標測量
第四章 光接收端機指標測試實驗
實驗1 數字光收端機的靈敏度測量
實驗2 數字光收端機的動態范圍測量
第五章 電信號傳輸編譯碼原理實驗
實驗1 AMI/HDB3編碼原理實驗
第六章 光傳輸線路編譯碼實驗
實驗1 CMI編譯碼原理及光傳輸實驗
實驗2 5B6B編碼原理及光傳輸實驗
實驗3 5B1P/1C編碼原理及光傳輸實驗
實驗4 加擾、解擾原理及光傳輸實驗
實驗5 光纖信道眼圖觀察
第七章 光纖傳輸系統綜合實驗
實驗1 模擬/數字電話光纖傳輸系統實驗
實驗2 計算機數據光纖傳輸系統實驗
實驗3 數字圖像光纖傳輸系統實驗
實驗4 數字時分復接系統光通信實驗
實驗5 E1數據光傳輸實驗
第八章 二次開發實驗：(編程下載實現)
實驗1 M序列程序設計
實驗2 光纖通信系統線路接口碼型HDB3碼編譯碼設計
實驗3 擾碼解擾碼程序設計及其光纖傳輸實驗
實驗4 CMI碼編譯碼設計及其光纖傳輸實驗
實驗5 5B6B碼編譯碼設計及其光纖傳輸實驗
實驗6 5B1P碼編譯碼設計及其光纖傳輸實驗
實驗7 5B1C碼編譯碼設計及其光纖傳輸實驗
六、標準配置
|
序號 |
設備名稱 |
型 號 |
備 注 |
|
1 |
光纖通信綜合實驗箱 |
|
含三個光纖收發模塊 |
|
出廠配置 |
使用說明書 |
|
|
|
|
電源線 |
|
|
|
|
FC-FC光尾纖線 |
|
|
|
|
信號連接線 |
|
|
|
|
計算機接口線 |
|
|
|
|
USB線 |
|
|
|
|
保修卡/合格證 |
||
|
